GRUNDOCRACK - Productividad Dinámica


Catálogo   Vídeo 1   Vídeo 2   Vídeo 3



En situaciones de fugas en tuberías, es imperativo realizar reparaciones o sustituciones para mantener la integridad del sistema. En casos de roturas, enraizamiento o cuando es necesario ampliar el diámetro de la tubería, la sustitución se convierte en una necesidad técnica y económica. Para abordar estos desafíos de manera eficiente, presentamos el GRUNDOCRACK, que mediante la Tecnología Sin Zanja bursting dinámico y conjuntamente con los cabrestantes BAGELA, permiten la sustitución de tuberías de manera rápida, sencilla y económica.

Antes de la introducción del GRUNDOCRACK, es esencial preparar la tubería para el proceso. Esto implica la inserción del cable del cabrestante BAGELA dentro de la tubería a sustituir, facilitando así el correcto avance del Grundocrack durante el procedimiento.





El Grundocrack se introduce por dentro de la tubería a sustituir de gres, cemento, sintética o de fundición gris y con su fuerza la revienta y la compacta. Al mismo tiempo se introduce la nueva tubería de igual o mayor diámetro. ElGrundocrack puede trabajar desde arquetas de tan solo 1 metro de diámetro. Solo bifurcaciones y grandes curvas hacen necesarios pozos intermedios. Las tuberías de PVC o PE son las más sencillas de instalar.

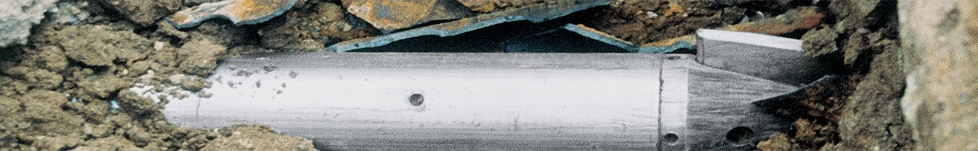

Imagen de grundocrack en accion

Este material es resistente a los golpes, se acopla fuertemente al Grundocrack y se adapta al recorrido del viejo trazado por su flexibilidad. Suministramos tuberías cortas con juntas y uniones internas, siendo en su parte exterior lisas. Para asegurar el trazado y reducir el roce de la tubería durante el mismo, se puede inyectar al mismo tiempo una suspensión mezcla de bentonita y cemento.



Ventajas



  • Mejor ecológicamente a la instalación en cielo abierto.
  • Nueva tubería instalado con igual o mayor diámetro.
  • Para desagües, drenajes, y tuberías de presión (agua, gas, etc.).
  • Una máquina para diferentes diámetros de tubería.
  • Instalación más económica que a cielo abierto.
  • Alto rendimiento.



Funcionamiento



El tubo de explosión rompe la tubería vieja dañada y desplaza de manera radial los pedazos en el espacio circundante.

El orificio para el tubo nuevo se extiende al mismo tiempo. La fuerza de tracción del cabrestante apoya la ruptura y la máquina guía el tubo a través de la especificada.

Esta tecnología permite el uso de un tubo más grande (uno o dos tamaños nominales mayor que la tubería sustituida).

Después de la propulsión, el anillo que queda alrededor de la tubería, puede ser llenado mediante un anillo de mortero que se acumula en la superficie, junto con el tubo y el suelo circundante (véase la fig.).



Tipos de cabezales



Grundocrack expansión frontal con tubo corto, cuchilla de corte y conexión de los cables.



Grundocrack expansión frontal, con la cuchilla de corte y enlace de tubos de PE para tuberías largas.



 Grundocrack expansor posterior, con la cuchilla de corte y enlace de tubos de PE para tuberías largas



Para utilizar en pequeños pozos con una longitud máxima de 1 metro y tuberías de hasta 375 mm de diámetro.





Datos técnicos



Grundocrack PC

Mini máquina

PCP maquinaria

PCF máquinas
(con cono trasero)

Máquina accionada a presión

130
Mini

180
Mini

130

145 180

130

145

180

220

270

350

460

600

Largo (mm)



946

1080

1750

1986 2221

1453

1545

1690

1913

2010

2365

2852

3645

Diámetro (mm)



130/145

180/215

130

145 180

130/145

145/160

180/195

216/235

270/300

350/400

460/510

600/670

Peso (kg)



60

175

117

168 260

95

137

230

368

615

1180

2465

4800

Ritmo de impacto (min-1)



580

500

350

330 280

320

310

280

340

310

220

180

180

Consumo de aire (m³ / min)

1,7

3,5

2,6

3,3 4,5

2,7

4

4,5

6,5

10

20

35

50
