grundoburst 2500g

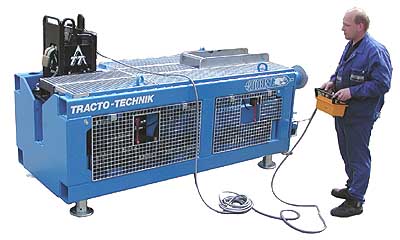

GRUNDOBURST 2500 G


Catálogo  Accesorios



La Grundoburst se utiliza para la renovación, sustitución y relining (tuberías cortas y largas) de tuberías con Tecnología Sin Zanja. Con ella, el Berstlining estático alcanza una nueva dimensión.

En la sustitución sin zanja de tuberías, el Grundoburst 2500 G, de nuevo ha elevado el listón. Desarrolla una fuerza máxima de tiro de 2500 kN. (250 to.)El sistema se compone de una plataforma robusta, el grupo hidráulico de TT, las barras patentadas QuickLock y diversos accesorios.

El principio de trabajo es el mismo que sus “hermanos” pequeños 400G, 800 G y el 1250 G. Todos y cada uno de los componentes, están diseñados para ofrecer un alto rendimiento y seguridad.

El Grundoburst necesita poca preparación para emkpezar el trabajo. Además su utilización es muy sencilla y se consigue un notable ahorro de mano de obra.

grundoburst 2500 g para perforaciones horizontales

2500 G con 1760 kN. de fuerza de empuje y 2500 kN. de fuerza de tiro, para tuberías de DN 300 hasta DN 1000.



Características



  • La instalación se realiza sin ensuciar las de tuberías de agua potable
  • No necesita limpieza previa.
  • El calibrado se realiza al mismo tiempo que la instalación de la tubería.
  • Se utiliza con un mínimo recubrimiento de terreno.
  • Con barras telescópicas para la introducción de la tubería hasta la maquina.
  • Una maquina para varios diámetros de tubería.
  • Instalación de tuberías de PE, PVC, PP, Acero y Fundición gris.
  • Instalación de tuberías sin socavones posteriores.
  • El diámetro de la tubería a instalar puede ser menor, igual o superior que la tubería vieja.
  • Tuberías nuevas con una vida útil de mas de 80 años. (Tuberías sintéticas, según fabricantes)
  • Altos rendimientos diarios.
  • Caja para las barras en la plataforma, para su utilización por un solo operario. (Opcional)
  • De fácil instalación y utilización.
  • Un operario menos en la obra.
  • Alto estándar de calidad y seguridad
  • Componentes robustos a prueba de tiro y empuje.
  • Para la instalación y retirada de las barras, se necesita una grúa.



Datos técnicos



Largo (mm) 2800
Ancho (mm) 1150
Alto (mm) 910
Medidas mínimas de la cala para situar la máquina
Peso (Kg.) 3800
Fuerza de tiro a 250 bar (kN) 2550
Fuerza de empuje a 250 bar (kN) 1760
Velocidad máx. de avance (dependiendo de terrenos)
Longitud total de las barras (mm) 1740
Longitud útil de las barras (mm) 1500
Æ de las barras (mm) 140 x 150
Peso de la barra (Kg.) 210
Peso de la caja de las barras en vacío (Kg.)
Peso de la caja de las barras con 35 barras (Kg.)
Medidas de la caja de las barras L. x A. x A. (mm)

Grupo hidráulico TT B 100


Potencia máxima del motor a 2800 r. p. m. 55,5 Kw.
Presión máxima del hidráulico (bar) 250
Capacidad del tanque de aceite (l) 200
Capacidad del tanque de combustible (l) 58
Motor Diesel
Peso (Kg.) 1.240
Largo (mm) 1.470
Ancho (mm) 720
Alto (mm) 1.850

 La tecnología Grundoburst ha recibido varios premios a la innovación (Sauerland Initiativ, OEMmie Award)
