Grundoburst 800g

GRUNDOBURST 800G


Catálogo

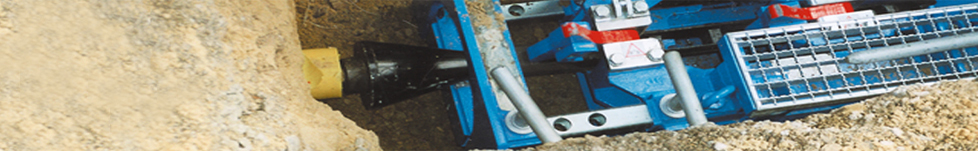

Grundoburst 800g - Perforaciones horizontalesEste sistema está indicado para la sustitución y renovación de tuberías y el relining (tubería corta y larga). Está compuesto por una plataforma robusta, el grupo hidráulico de TT, las barras robustas QuickLock® y diversos accesorios.

Cada uno de los componentes del sistema se ha construido para ofrecer un alto rendimiento y seguridad.

El Grundoburst es muy fácil de instalar. Con un funcionamiento sencillo, permite un ahorro considerable de mano de obra y un mínimo impacto, al tratarse de Tecnología Sin Zanja.

El Grundoburst 800 G cuenta con 380 kN de fuerza de empuje y 770 kN de fuerza de tiro para tuberías desde 65 mm hasta 400 mm de diámetro.



Características:



  • Las tuberías son sustituidas evitando suciedad en su interior
  • No es necesario limpiar previamente la tubería
  • El calibrado se realiza al mismo tiempo que la sustitución
  • Se puede utilizar con relativamente poco recubrimiento
  • Con barras telescópicas para poder introducir la tubería en la cala
  • Apta para varios diámetros de tubería
  • Sustitución de tuberías de PE, PP, PVC, Acero, GGG y GFK
  • Sin hundimientos del terreno tras la sustitución
  • El diámetro de la tubería nueva puede ser menor, igual o superior a la tubería vieja
  • Gran rendimiento diario
  • Sólo un operario en la cala con el cargador de barras (opcional)
  • Rápido de montar, fácil de utilizar
  • Ahorro de mano de obra
  • Respetuosa con el medio ambiente, con mínimas emisiones, gran estándar de calidad y seguridad
  • Componentes fabricados a las exigencias de empuje y tiro




 Datos técnicos




Dimensiones de plataforma LxWxH [mm]: 1.700 x 720 x 670
Peso [kg]: 1.450
Fuerza de empuje a 200 bar [kN]: 256
Fuerza de tiro a 250 bar [kN]: 769
Diámetro pozo registro [mm]: 4.500 x 1.500
Altura sobre el eje [mm]: 250
Grupo hidráulico recomendado: TT HP-031 ó TT HP-055
Potencia [kW]: 55,1 a 2.300 Rev./min.
Presión hidráulica de trabajo [bar]: 250
Tubería antigua Ø: DN 80 - DN 400
Tipos de tuberías antigua: VCP, PVC, PE, fundición gris/dúctil, AC, GFRP, Acero
Tubería nueva Ø : hasta 400 OD
Tipo de tuberías nuevas: VCP, PVC, PE, fundición gris/dúctil, AC, GFRP, Acero
Diámetro barras Quicklock: [mm]: 75 (Estándar) ó 54 max. 400 kN
Peso varilla [kg]: 13
Longitud efectiva varilla [mm]: 750



*La tecnología Grundoburst ha sido galardonada con varios premios a la innovación (Sauerland Initiativ, OEMmie Award)

SUSTITUCIÓN
