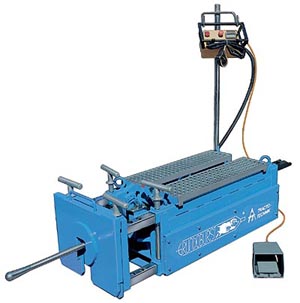

GRUNDOBURST 400G


Catálogo  Accesorios  Vídeo 1  Vídeo 2



Este sistema está indicado para la renovación y sustitución de tuberías así como para el Relining (Tubería corta y larga). Todo ello con Tecnología Sin Zanja.

Se compone de una plataforma robusta, el grupo hidráulico de TT, las barras patentadas QuickLock y diferentes accesorios. Todos y cada uno de los componentes, están diseñados para ofrecer rendimiento y seguridad.

El Grundoburst se prepara muy fácilmente para el trabajo. Su utilización es muy sencilla y necesita solo 2 operarios.

400 G + S ( versión arqueta ) con 275 kN. de fuerza de empuje y 400 kN. de fuerza de tiro, para tuberías de DN 50 hasta DN 300.









Características



  • Instalación de tuberías para agua potable (no las ensucia al instalarlas)
  • No necesita limpieza previa.
  • El calibrado se realiza al mismo tiempo que la instalación de la tubería.
  • Equipado con barras robustas QuickLock
  • Se utiliza con un mínimo recubrimiento de terreno.
  • Con barras telescópicas para la introducción de la tubería hasta la maquina.
  • Una maquina para varios diámetros de tubería.
  • Instalación de tuberías de PE, PVC, PP, Acero y Fundición gris.
  • Instalación de tuberías sin socavones posteriores.
  • El diámetro de la tubería a instalar puede ser menor, igual o superior que la tubería vieja.
  • Tuberías nuevas con una vida útil de mas de 80 años. (Tuberías sintéticas, según fabricantes)
  • Altos rendimientos diarios.
  • Caja para las barras en la plataforma, para su utilización por un solo operario.
  • De fácil instalación y utilización.
  • Un operario menos en la obra.
  • Alto estándar de calidad y seguridad
  • Componentes robustos a prueba de tiro y empuje.


 Datos técnicos



Largo, sin sistema de nivelación (mm)

Min. 1270

Máx. 1970

Largo, con sistema de nivelación (mm)

Min. 1370

Máx. 2070

Ancho (mm) 560
Alto (mm) 520
Medidas mínimas de la cala para situar la maquina 2200 x 600 x 230
Peso, sin sistema de nivelación (Kg.) 540
Peso, con sistema de nivelación (Kg.) 560
Fuerza de tiro a 250 bar (kN) 400
Fuerza de empuje a 250 bar (kN) 275
Velocidad máx. de avance (dependiendo de terrenos) 100 m. / hora
Longitud total de las barras (mm) 800
Longitud útil de las barras (mm) 700
Æ de las barras (mm) 54
Peso de la barra (Kg.) 7,5
Peso de la caja de las barras en vacio (Kg.) 135
Peso de la caja de las barras con 49 barras (Kg.) 500
Medidas de la caja de las barras L. x A. x A. (mm) 870 x 540 x 750

Grupo hidráulico TT B 40

Potencia máxima del motor a 2300 r. p. m. 17,5 Kw.
Presión máxima del hidráulico (bar) 250
Capacidad del tanque de aceite (l) 90
Capacidad del tanque de combustible (l) 45
Motor Diesel
Peso (Kg.) 770
Medidas L. x A. x A. (mm) 1400 x 670 x 1350

La Grundoburst 400G ha sido galardonada con varios premios a la innovación (Sauerland Initiativ, OEMmie Award)
