GRUNDODRILL 15 XPT


Catálogo  Vídeo



El nuevo modelo de máquinas de perforación Grundodrill 15XPT ha contado con la inestimable colaboración de nuestros clientes, quienes con sus peticiones y sugerencias han hecho que este modelo se adapte plenamente a sus exigencias. El resultado ha sido una máquina tranquila, silenciosa, fácil de usar y equipada con una potente plataforma.

El martillo de percusión, que es una característica única de todos los equipos Grundodrill, permite trabajos incluso en suelos pedregosos. Con hasta 1.500 golpes / min. Puede penetrar incluso en rocas erosionadas.

El modelo Grundodrill 15XPT se asiste por un fluido de perforación de mezcla tipo como el de la unidad MA 010,  disponible opcionalmente con uno o dos tanques de 4.000 l. La MA 010 es impulsada por un motor de 11 kW Hatz Diesel.

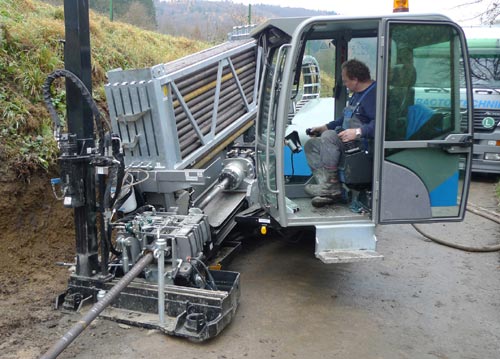

La cabina donde se ubica el operador gira 75 ° favoreciendo un absoluto control óptico de todo el  proceso de perforación. La cabina está equipada con un asiento de diseño ergonómico. Todas las funciones de la máquina se controlan a través de dos palancas de mando y un indicador en una pantalla LCD.  Viene equipada con una función de captura de datos de telemetría para el diagnóstico rápido del proceso y la inmediata toma de decisiones

Un registrador de datos registra todos los datos de perforación según los últimos estándares técnicos. Las fuerzas de tracción que afectan a la nueva tubería se transfieren a la pantalla LCD a través de la transmisión inalámbrica, siendo controlados en todo momento por el operador. Todos estos procesos automatizados se ajustan y controlan de manera óptima, protegiendo la máquina y aumentando su vida útil.





Equipamiento básico

  • Motor Cummins T4i, para perforación y desplazamiento, 123 kW
  • Plataforma con orugas de goma, Placa(placas) de apoyo
  • Cabina amplia, asiento ergonómico, Joysticks, LCD-Display
  • Caja de varillas galvanizada
  • Sistema semi automático de cambio de varillas
  • Sistema semi automático de roscar y desenroscar varillas
  • Sistema de anclaje con bañera para bentonita
  • Potente bomba de bentonita a bordo de la plataforma
  • Registro de los datos de perforación, transmisión de datos por telemetría



Equipamiento opcional



  • Automático de perforación / Automático total, sistema de percusión, sistema de limpieza a presión, mando a distancia sin cable.

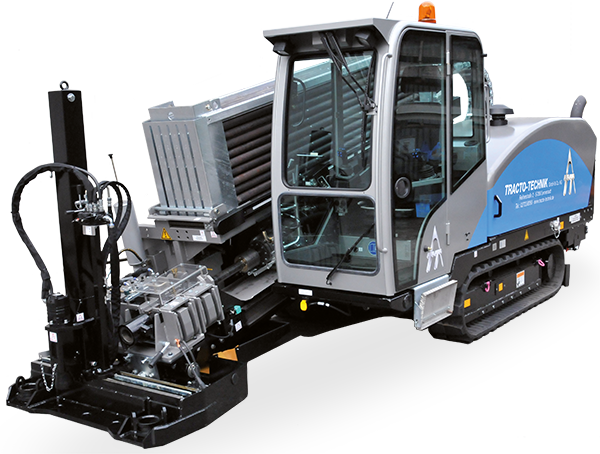

Máquina de perforación Grundodrill 15 XPT



Datos técnicos


Largo x Ancho x Alto [mm] 6.150 x 1.850 x 2.400
Peso con varillas [kg] 10.780
Contenido de la caja de varillas [m] 180
Grado de inclinación 11°–20°
Fuerza de empuje y tiro [kN] 160
Momento máximo de par máximo [Nm] 6.500
Giro máximo de las varillas [r/min] 190
Perforación piloto Ø [mm] 115
Varilla de perforación TwinDrive Ø [mm] 73/63
Longitud útil de las varillas [mm] 3.000
Expansor Ø* [mm] ≤ 550
Tubería Ø* [mm] ≤ 450
Longitud [m] ≤ 400
Curvatura mínima del radio [m] 55
Velocidad máxima de desplazamiento [Km(H)] 2 velocidades 1.5/3.0
Depósito de agua limpia [l] 100
Súper insonorizado [dB(A)] 66
Potencia máxima [kW] 123
Bomba de bentonita HD [l/min] 225 (320)
