GRUNDOBORE 200S

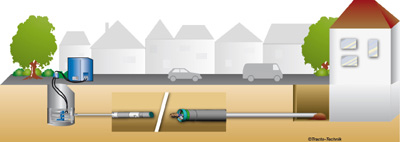

Grundobore 200 S es un sistema de propulsión para la instalación subterránea de tuberías de hasta 279 mm de diámetro en espacios reducidos con Tecnología Sin Zanja.
Para su funcionamiento necesita de un pozo de partida y un pozo de destino.

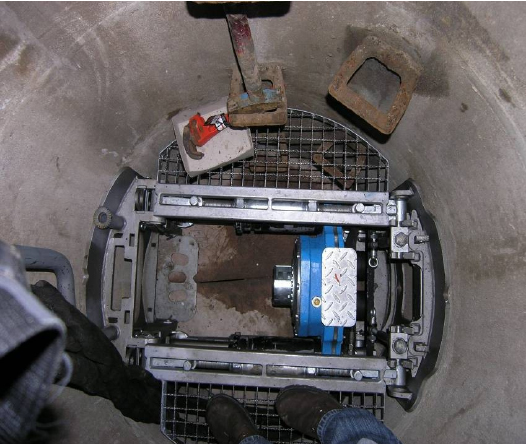

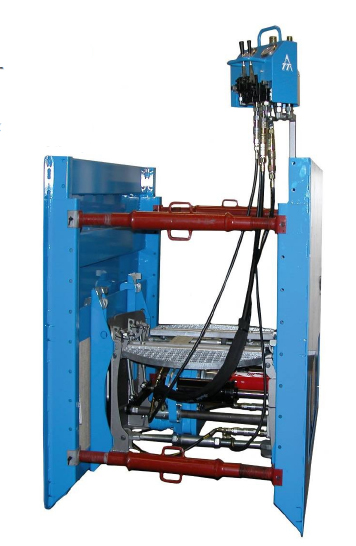

Versión arqueta: En chasis de inicio (versión cala):
Ventajas mas importantes:
- Construcción muy corta (960 mm)
- Para instalaciones de desagüe y acometidas dirigidas y no dirigidas
- Sistema de bloqueo especial de la propulsión con un pedal
- Rosca sin adaptador para la conexión rápida mínimo desgaste de las con las barras para perforación piloto
- Despieza de los componentes para accesos difíciles a calas o arquetas redondas
- En el chasis de arranque se instala la unidad de propulsión regulable en pendientes (± 10 %)
- Corona para perforar hormigón
- Inicio desde una arqueta de 1 metro de diámetro o con el chasis de inicio desde una pequeña cala (L x A: 1.200 mm x 1.550 mm)
- Sistema de seguridad – Sistema Zap-Alert (alarma cuando se rompe un cable eléctrico)
Datos técnicos
Fuerza máxima de empuje | 200 kN |
Fuerza máxima de tiro | 250 kN |
Carrera del cilindro | 280 mm |
Velocidad máxima de avance | 2 m / min |
Par motor máximo | 3.800 Nm |
Revoluciones máximas de las barras | 60 Rev. / min |
Máxima presión hidráulica | 250 bar |
Largo x Ancho x Alto | 960 x 567 x 625 mm |
Peso | 395 kg |
Altura del eje / Altura del eje con chasis de inicio (Cala) | 325 / 375 mm |
Arqueta de inicio (arqueta redonda) | Ø 1.000 mm |
Longitud de la cala de inicio | 1.200 mm |
Longitud de la cala de llegada | 1.000 mm |
Longitud útil de las barras piloto | 450 mm |
Diámetro de las barras piloto | 82,5 mm |
Longitud de los tubos recuperables / Tubos a instalar | ≥ 450 mm |
Diámetro máximo exterior de la tubería | 280 mm |
Longitud máxima de perforación (dependiente del terreno) | 25 m |
Consejos para la preparación de la obra / Elección de accesorios
- Cuando se inicie desde una arqueta redonda (Ø 1 m) hay que tener en cuenta la profundidad de trabajo del operario.
- Cuando se utiliza el chasis de inicio: Medidas de la cala: Largo: 1.2 m, Ancho: 1.55 m. La unidad de perforación se puede colocar en la cala, ya montada en el chasis de inicio y una vez colocada se puede ajustar horizontal y lateralmente hasta 20°. Además se puede regular la pendiente exacta (± 10 %).
- Altura del eje (Base de la máquina hasta eje de perforación): 325 mm
- Se pueden colocar las siguientes tuberías hasta diámetro exterior 280 mm: Tubos recuperables/Acero, Sintéticos, Gres.
-
Según materiales de tuberías, en el mismo diámetro nominal hay diferentes diámetros exteriores de la tubería, lo que implica la utilización de diferentes cabezas de perforación, espirales y diámetro de la tubería recuperable!
Ejemplo: Tubería de PP DN 150 = DE 170 mm → Tubería = DE 170 mm → Cabeza de perforación = DE 180 mm → Espirales = DE 150
Tubo de Gres DN 150 = DE 213 mm → Barra de perforación = DE 219 mm → Cabeza de perforación = DE 230 mm→ Espirales = DE 190 mm
- La máquina se puede utilizar en todos los terrenos compactables.
- En perforaciones dirigidas, se utiliza con en la perforación horizontal dirigida, un sistema de detección de superficie con una sonda de 0,1 %.(p.e. „Eclipse“)
- Atención: En todas las tuberías que se tengan que colocar o sacar por el lado de la máquina, la longitud total del tubo no debe sobrepasar los 500 mm.
- Longitudes: Según diámetro exterior de la tubería y tipo de terreno, hasta 25 m (A tener en cuenta: La fricción en la tubería debe ser máximo de 10 kN/m²)

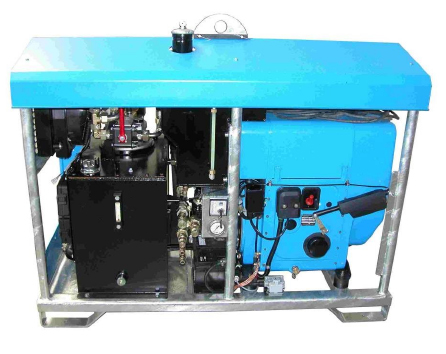

Grupo hidráulico TT B20
Este grupo hidráulico se puede utilizar con los modelos de máquinas Grundobore, Grundopit Power, y Grundoburst 400G/S.
Datos técnicos
Motor: | Hatz Diesel 2 cilindros/td> |
Potencia: | 24,4 kW a 3000 Rev./min/td> |
Arranque: | 12V/td> |
Deposito combustible: | 60 l/td> |
Tanque hidráulico: | 90l/td> |
Suministro hidráulico: según máquina a utilizar | 65 / 100 l/min/td> |
Presión hidráulica: max. | 250 bar/td> |
L x A x A: | 1600 x 750 x 1300 mm/td> |
Peso: | 790 kg/td> |
Nivel de insonorización: | 103 dB (A)/td> |
