GRUNDODRILL ACS300
Máxima potencia en perforación en roca
La GRUNDODRILL ACS300 lleva el innovador concepto de la nueva generación de perforadoras horizontales dirigidas (PHD) de TRACTO al siguiente nivel de rendimiento en perforación en roca.
Equipada con el motor de accionamiento más potente de su clase, 300 kN de empuje y tracción, 13.000 Nm de par y una capacidad de fluido de perforación de 650 l/min, la ACS300 permite una instalación flexible de tuberías en todo tipo de geologías, incluyendo roca sólida.
La combinación de alta potencia de giro y gran caudal de lodos con una capacidad de accionamiento superior se traduce en un aumento extraordinario de la productividad.
🛠️ Diseñada para la máxima eficiencia
La GRUNDODRILL ACS300 integra décadas de experiencia de TRACTO en perforación en roca y tecnología PHD en una perforadora altamente automatizada, que permite ejecutar más perforaciones complejas en menos tiempo, con un máximo confort para el operario.
Gracias a su diseño modular y flexible, cada modelo ACS300 puede configurarse de acuerdo con las necesidades específicas de cada proyecto.

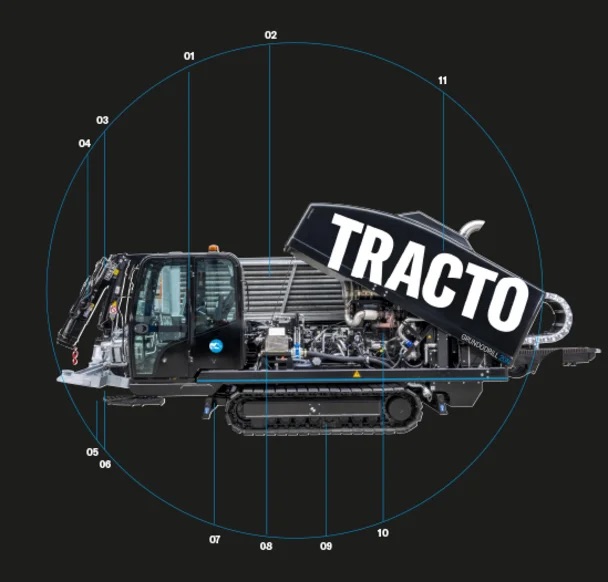

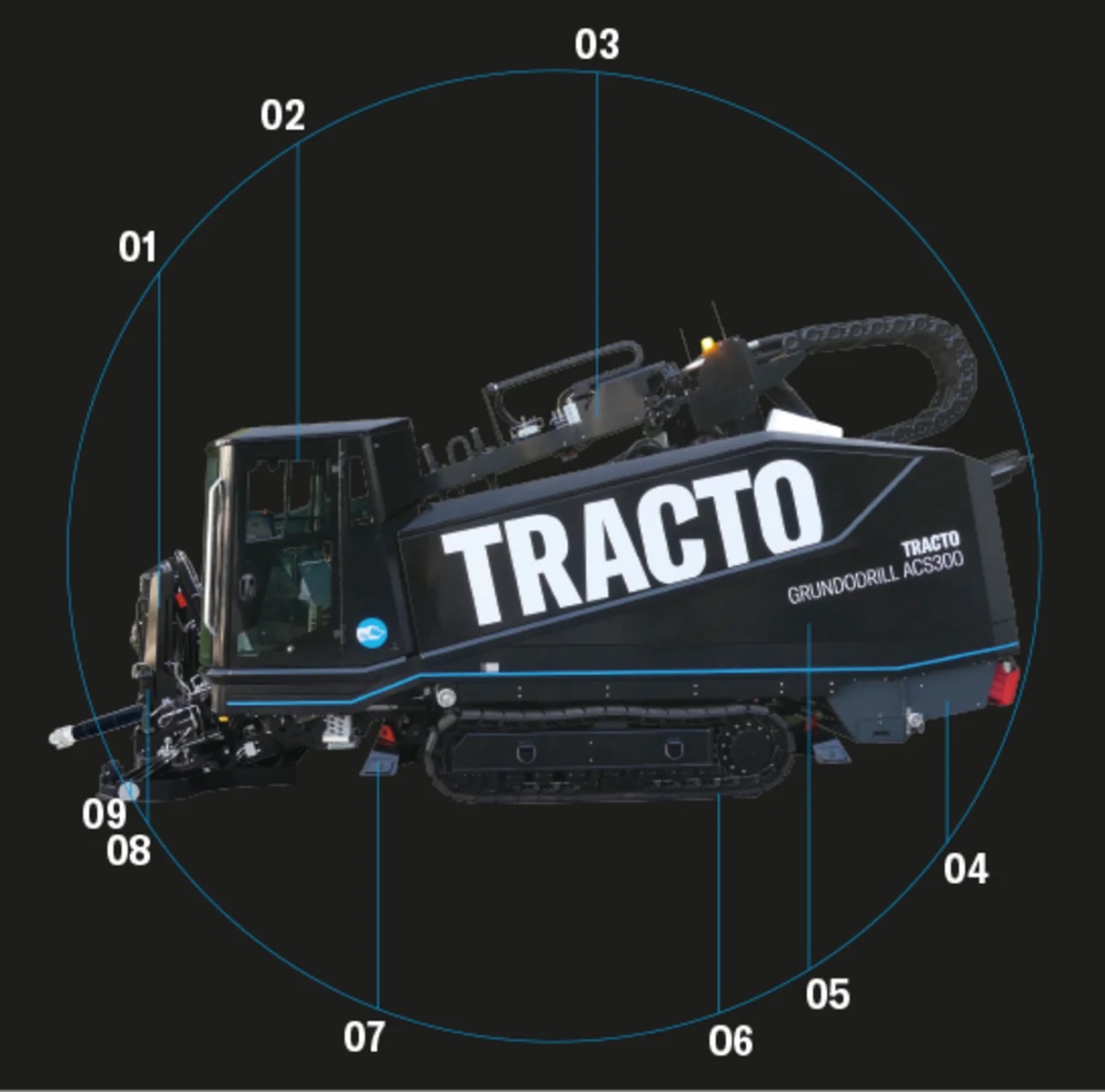

✨ Descubre la ACS300
-
Grúa hidráulica de carga para manejo autónomo de varillas y accesorios.
-
Cabina suspendida con confort superior y climatización automática.
-
Cambio de varillas totalmente automático, que optimiza los tiempos de operación.
-
Depósito de agua con limpiador a alta presión para el mantenimiento del equipo.
-
Alta capacidad de rotación y bombeo de lodos, garantizando máxima productividad.
-
Orugas de acero con almohadillas de goma para mayor estabilidad en todo tipo de terrenos.
-
Estabilizadores delanteros y traseros que aseguran un posicionamiento preciso en obra.
-
Sistema de anclaje y placa con bomba de lodos, que mantiene la zona de trabajo limpia y estable.
⚙️ Características principales
-
Grúa hidráulica para manejo independiente de cajas de varillas, varillas individuales y accesorios de perforación.
-
Cabina antivibración con equipamiento premium: aire acondicionado automático y mecanismo eléctrico giratorio.
-
Cambio automático de varillas gemelas con grúa de perforación y caja adicional de varillas de carga rápida.
-
Depósito de agua limpia con limpiador de alta presión para mantener limpio el equipo y las varillas.
-
Mayor potencia de rotación y bombeo, garantizando productividad máxima incluso en geologías difíciles.
-
Chasis ancho con orugas de acero engomadas para mayor estabilidad.
-
Estabilizadores hidráulicos para alineación y posicionamiento perfectos en obra.
-
Sistema de anclaje para una fijación óptima en el terreno.
-
Placa de anclaje con bomba de lodos que actúa como bandeja de recogida de bentonita, manteniendo la obra limpia.
Datos técnicos – GRUNDODRILL ACS300
| DESCRIPCIÓN | Valor |
|---|---|
| Tipo de varillas de perforación | EL-D104 ACS |
| Fuerza de tracción | 300 kN |
| Fuerza de empuje | 300 kN |
| Velocidad de avance (sin carga) | 50 m/min |
| Par máximo varilla interior | 2.800 Nm |
| Par máximo varilla exterior | 13.000 Nm |
| Velocidad máxima del husillo (varilla interior) | 350 rpm |
| Velocidad máxima del husillo (varilla exterior) | 210 rpm |
| Bomba de bentonita de alta presión (HD) | 650 l/min |
| Presión de bentonita | 80 bar |
| Capacidad del cargador de varillas | 210 m |
| Longitud efectiva de la varilla | 3.000 mm |
| Número de varillas | 70 uds. |
| Diámetro de perforación piloto | 165 mm |
| Radio mínimo de perforación | 75 m |
| Diámetro máximo de ensanche (upsizing) | ≤ 1.000 mm |
| Longitud (posición de transporte) | 7.620 mm |
| Anchura (posición de transporte) | 2.550 mm |
| Altura (posición de transporte) | 2.835 mm |
| Longitud (posición de trabajo) | 7.462 mm |
| Anchura (posición de trabajo) | 2.550 mm |
| Altura (posición de trabajo) | 5.030 mm |
| Longitud (posición de trabajo con cabina desplegada) | 7.462 mm |
| Anchura (posición de trabajo con cabina desplegada) | 3.223 mm |
| Altura (posición de trabajo con cabina desplegada) | 5.030 mm |
| Peso | 23.250 kg |
| Motor / fabricante | Cummins |
| Tipo de motor | B6.7 |
| Norma de emisiones | Stage V |
| Potencia máxima del motor | 231 kW |
| Capacidad mínima del depósito de combustible | 268 l |
| Ángulo de inclinación | 0–30° |
| Nivel de presión sonora (LPA) | 78 dB |
| Nivel de potencia sonora (LWA) | 105 dB |
| Vibraciones en el puesto de trabajo | 0,5 m/s² |
Datos sujetos a modificaciones técnicas sin previo aviso.
