GRUNDODRILL 15XP/T

Dúo de éxito

La GRUNDODRILL 15XP / 15XPT ofrece el máximo confort operativo gracias a su tecnología de guiado inteligente. Funciones como el registro de datos de perforación y la posibilidad de seleccionar modos de operación manual, semiautomático o totalmente automático están diseñadas con precisión para adaptarse a los distintos requisitos de la obra.

El amplio cargador de varillas de la GRUNDODRILL 15XP/T garantiza un suministro suficiente para perforaciones continuas en largas distancias. Una potente bomba de bentonita HP integrada en la máquina asegura un avance óptimo de la perforación. Además, la cabina del operador es giratoria, lo que incrementa notablemente la comodidad de trabajo.

Ambas versiones comparten las mismas funciones inteligentes, pero se diferencian en su rendimiento.
La 15XP, con una fuerza de empuje y tiro de 140 kN y varillas de perforación TD 61, es ideal para la instalación de tuberías hasta DN 400 en longitudes de hasta 350 m.
Para terrenos especialmente complejos y longitudes superiores a 400 m, la 15XPT, con 160 kN de empuje y tiro y varillas TD 73, es la opción idónea.

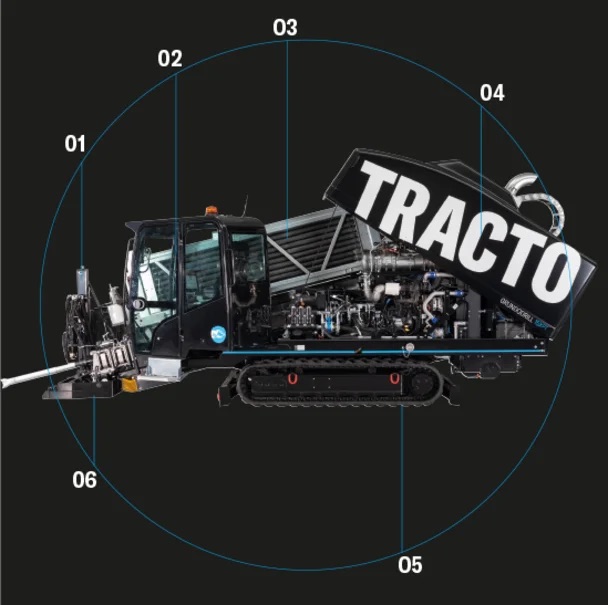

✨ Descubra la 15XP/T

  1. Sistema de anclaje para perforación con limpiador de alta presión integrado

  2. Cabina del operador giratoria para un mayor confort

  3. Gran cargador de varillas con hasta 210 m a bordo

  4. Amplio capó de GRP (plástico reforzado con fibra de vidrio) que facilita el acceso para labores de servicio y mantenimiento

  5. Orugas de goma anchas, opcionalmente con orugas de acero recubiertas de goma

  6. Bomba de bentonita con bomba de aspiración opcional

EN 7 FRASES

1.MÁXIMA FACILIDAD DE OPERACIÓN

El modo manual permite al operador controlar todas las funciones. El funcionamiento semiautomático ofrece funciones de memoria para la rotación y el empuje, recarga automática del cargador de varillas, así como el modo automático de palas y el cambio de varillas.
El modo totalmente automático incluye todas estas funciones y añade la perforación automática, la lubricación de varillas y la limpieza.

2. GESTIÓN ÓPTIMA DE VARILLAS

La 15XP dispone de 210 m de varillas de perforación TD 61 a bordo, mientras que la 15XPT incorpora 180 m de las varillas de mayor diámetro TD 73. El sistema semiautomático de cambio de varillas y el dispositivo semiautomático de sujeción y liberación garantizan una manipulación rápida y segura. Funciones como el modo automático de recarga de varillas permiten además ahorrar tiempo y costes.

.

3. MÁXIMO RENDIMIENTO

La bomba de bentonita de la 15XP ofrece un caudal máximo de 200 l/min, mientras que la 15XPT alcanza una capacidad de fluido de perforación de 320 l/min, asegurando la máxima productividad y un avance rápido de perforación, incluso con grandes diámetros de escariado.

4.POTENCIA DE IMPACTO ADICIONAL

La GRUNDODRILL 15XP/T puede equiparse opcionalmente con un martillo de percusión, que aporta energía de impacto dinámica adicional durante la perforación piloto.

5. VISIÓN GENERAL EN PANTALLA

La pantalla integrada permite la parametrización completa del equipo de perforación y el registro automático de los datos de perforación. El panel PC táctil en color de alta resolución dispone de conexión a Internet, radio con manos libres Bluetooth, lector de CD y puerto USB. Además, es apto para servicios de asistencia remota mediante transmisión de datos por telemetría.

6. SERVICIO A BORDO

Un equipo de perforación solo es productivo si funciona sin fallos y está perfectamente ajustado. Para ello, dispone de un modo de servicio que permite el diagnóstico completo y la parametrización y ajuste de la máquina a través de la pantalla integrada.

7. ERGONOMÍA A MEDIDA

La cabina giratoria del operador de la 15XP/T, que puede bloquearse en cinco posiciones, ofrece un alto nivel de confort operativo: calefacción y aire acondicionado, asiento de confort Grammer con suspensión mecánica y ajuste individual, así como acristalamiento panorámico que garantiza una visión óptima del equipo de perforación y del entorno de trabajo.

Datos técnicos – GRUNDODRILL 15XP/T
Modelo 15XPT(TD73) 15XP(TD61)
Fuerza de tiro 160 kN 147 kN
Fuerza de empuje 160 kN 147 kN
Velocidad de avance (en vacío) 48 m/min 48 m/min
Par máximo 6.500 Nm 4.500 Nm
Velocidad máx. del husillo 190 U/min 185 U/min
Bomba de bentonita HD P62 200 l/min 200 l/min
Bomba de bentonita HD P72 320 l/min 320 l/min
Presión de bentonita P62 90 bar 90 bar
Presión de bentonita P72 110 bar 110 bar
Capacidad del cargador de varillas 180 m 210 m
Longitud efectiva de varilla 3.000 mm 3.000 mm
Número de varillas 60 uds. 70 uds.
Diámetro de varilla mín.–máx. 63,5 – 73 mm 60,3 – 62,5 mm
Radio mínimo de perforación 45 m 60 m
Diámetro máx. de escariado ≤ 500 mm 500 mm
Diámetro exterior máx. de tubería ≤ 400 mm 400 mm
Longitud máx. de perforación ≤ 400 m 350 m
Longitud (posición transporte) 6.500 mm 6.500 mm
Ancho (posición transporte) 1.850 mm 1.850 mm
Altura (posición transporte) 2.400 mm 2.400 mm
Longitud (posición de trabajo) 7.250 mm 7.250 mm
Ancho (posición de trabajo) 2.900 mm 2.900 mm
Altura (posición de trabajo) 2.700 mm 2.700 mm
Peso 11.240 kg 10.560 kg
Peso de varilla 42 kg 31 kg
Motor / fabricante Cummins Cummins
Tipo de motor B4.5 - C165 B4.5 - C165
Normativa de emisiones Stage V Stage V
Potencia máxima del motor 123 kW 123 kW
Capacidad depósito de agua limpia 105 l 105 l
Capacidad depósito anticongelante 105 l 105 l
Ángulo de inclinación 0–20° 0–20°
Velocidad de desplazamiento (2 etapas) 1,5 / 2,6 km/h 1,5 / 2,6 km/h
Nivel de presión sonora LPA 74 dB 74 dB
Nivel de potencia sonora LWA 103 dB 103 dB
Vibraciones en el puesto de trabajo 0,5 m/s² 0,5 m/s²

Datos sujetos a modificaciones técnicas sin previo aviso.
