Aqualogy sustituye una tubería en Roses utilizando el metodo Bursting y la maquina Grundoburst 2500G

 Obras de sustitución Roses

El pasado mes de Mayo se realizó en la localidad de Roses (Girona) la sustitución de una tubería de 600mm de hormigón por otra de PE también de 600 mm de diámetro utilizando el método de perforación Sin Zanja denominado Bursting.

La empresa Sistemas de Perforación S.L.U. puso a disposición de la empresa Aquology la máquina de perforación Grundoburst 2500G, ya que las condiciones de este proyecto eran las que mejor se adaptaban a la citada máquina.

El trabajo se realizó en dos tramos, el primero de 185 metros y el segundo de 110 metros de longitud.En primer lugar se realizaron las calas de entrada y salida de la máquina, y seguidamente, se soldó e introdujo la nueva tubería.

Hay que tener en cuenta las dificultades propias de la obra, ya que se ha trabajado por debajo del nivel freático y la tubería estaba llena en un 50%. Gracias a las prestaciones de la Grundoburst 2500G, no ha sido necesaria la limpieza previa de las tuberías a sustituir y, utilizando la mitad de su fuerza de tiro, realizó el trabajo a la perfección.

Una vez más han quedado patentes las ventajas y las prestaciones de la tecnología Sin Zanja, es sin duda otro éxito de la Grundoburst.

Para conocer más información acerca del funcionamiento de la máquina de perforación Grundoburst, en la web de Sistemas de Perforación les facilitamos todos los detalles.

Detalles:

  • Descripción del proyecto: Sustitución de una tubería vieja de hormigón, con un diámetro de 600 mm, llena en un 50% y por debajo del nivel freático por otra tubería vieja de Polietileno (PE) de 600 mm de diámetro.
  • Tecnología Utilizada: Bursting
  • Maquina Utilizada: Grundoburst 2500G de la empresa Tracto-Technik
  • Velocidad media de avance en el tiro: 2 metros / minuto.
  • Fuerza máxima realizada: 125 to.

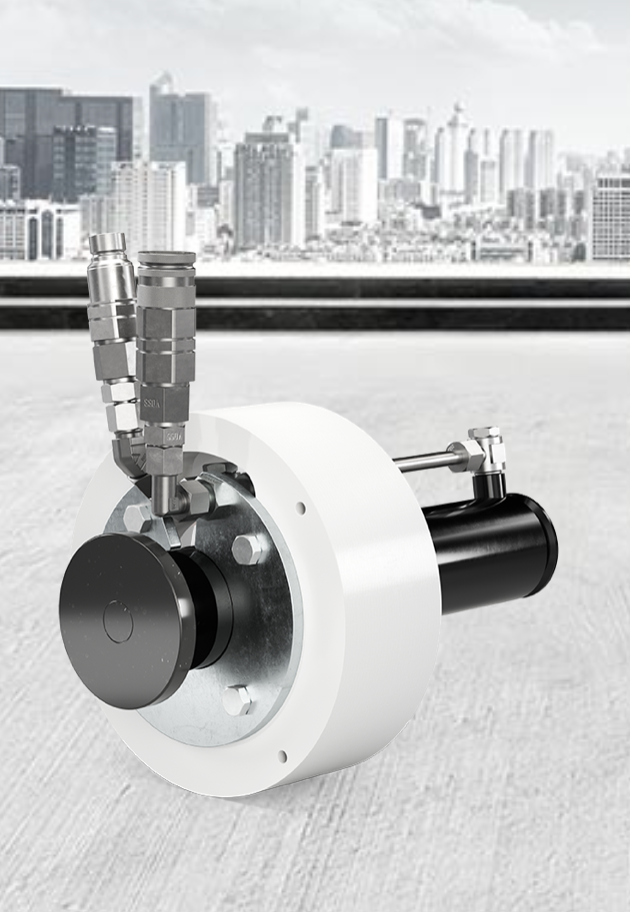

GRUNDOTIP Compacto

GRUNDOTIP Compacto

Instalar. Empujar. Finalizar

El modelo Compacto de la Tecnología Sin Zanja GRUNDOTIP es una versión especial para espacios muy reducidos.

Cómo trabaja

  • Se introduce dentro del tramo de tubería a instalar.
  • Se apoya contra la pared opuesta del pozo.
  • Está pensado para que el cilindro prácticamente no necesite desplazamiento.

Cuándo se utiliza

  • Pozos muy estrechos.
  • Cámaras donde no hay espacio para mover o posicionar el cilindro estándar.
  • Trabajos urbanos con acceso limitado.

Ventaja principal

  • Hace posible la sustitución incluso en arquetas o pozos extremadamente compactos.

⚙️ Características

  • Especialmente diseñado para pozos estrechos

  • Diseño no telescópico, pero de doble efecto

  • Una versión con 100 kN de fuerza de empuje y 250 mm de carrera

  • Compatible con separadores (spacers)

  • Renovación de tuberías existentes desde ND 200 hasta ND 350*

  • Instalación de nuevas tuberías desde OD 192 hasta OD 340 mm*

Datos técnicos – GRUNDOTIP Compacto

DESCRIPCIÓN 100 COMPACTO
Dimensiones (L × B × H) 438 × 195 × 358 mm
Peso 20 kg
Fuerza de empuje 100 kN
Carrera 250 mm
Tamaño mínimo de pozo Ø mín. 900 mm
Presión hidráulica de trabajo 250 bar
Material de la tubería existente Gres, hormigón
Diámetro interior de la tubería existente* ND 200 – 350
Diámetro de la nueva tubería* OD 192 – OD 340
Material de la nueva tubería PP (módulos cortos de tubería)
Central hidráulica HP7E

* Dependiendo del tipo de daño.

Datos sujetos a modificaciones técnicas sin previo aviso.

Variedad que inspira

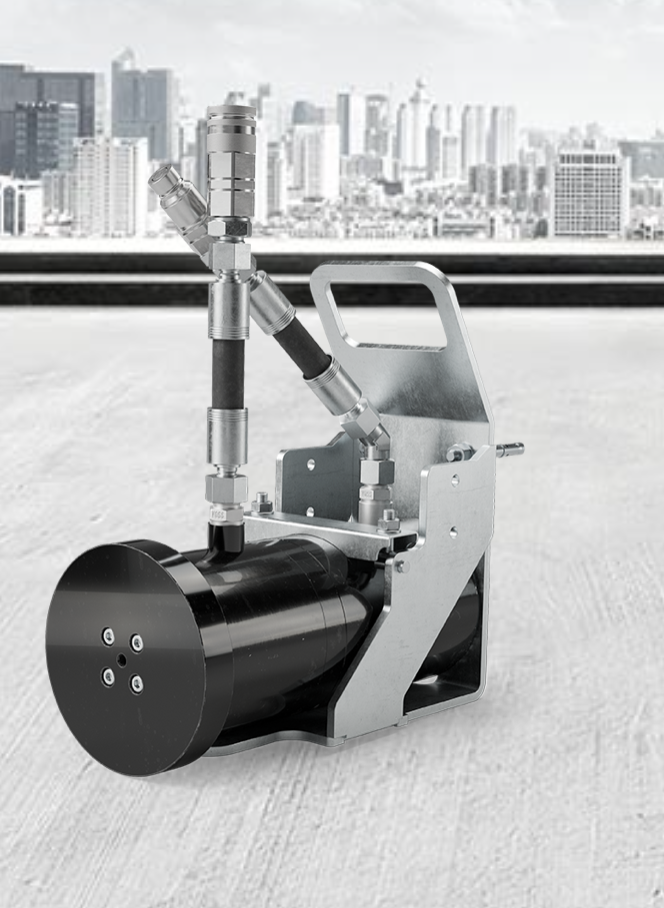

GRUNDOTIP Pozo

GRUNDOTIP Pozo

Instalar. Empujar. Finalizar

El modelo Pozo de la Tecnología Sin Zanja GRUNDOTIP esta diseñado específicamente para trabajos desde pozos donde la tubería solo sale en una dirección.

Cómo trabaja

  • Se fija contra la pared opuesta del pozo.
  • No necesita apoyarse dentro de la tubería de la misma manera que la versión estándar

Cuándo se utiliza

  • Cuando la tubería termina o arranca en el pozo.
  • Redes donde el conducto no continúa al otro lado.
  • Pozos con geometrías más complejas.

Ventaja principal

  • Permite trabajar incluso cuando no existe continuidad de tubería a través del pozo.

⚙️ Características

  • Para trabajos desde pozo en una sola dirección

  • Apoyo contra pared del pozo

  • Diseño telescópico y de doble efecto

  • Dos versiones con 330 kN o 500 kN de fuerza de empuje y una carrera de 264 mm o 217 mm respectivamente

  • Renovación de tuberías existentes desde ND 200 hasta ND 500*

  • Instalación de nuevas tuberías desde OD 192 hasta OD 485 mm*

  • Compatible con separadores (spacers)

Datos técnicos – GRUNDOTIP Pozo

DESCRIPCIÓN 330 POZO 500 POZO
Dimensiones (L × B × H) 373 × 180 × 398 mm 383 × 211 × 431 mm
Peso 52 kg 80 kg
Empuje pistón 1 /pistón 2 330 kN / 159 kN 500 kN / 282 kN
Carrera 264 mm 217 mm
Tamaño mínimo de pozo Ø mín. 1.000 mm Ø mín. 1.000 mm
Presión hidráulica de trabajo 250 bar 250 bar
Material de la tubería existente Gres, hormigón Gres, hormigón
Diámetro interior de la tubería existente* ND 200 – 350 ND 350 – 500
Diámetro de la nueva tubería* OD 192 – OD 340 OD 340 – OD 485
Material de la nueva tubería PP (módulos cortos de tubería) PP (módulos cortos de tubería)
Central hidráulica HP7E HP7E

* Dependiendo del tipo de daño.

Datos sujetos a modificaciones técnicas sin previo aviso.

Variedad que inspira

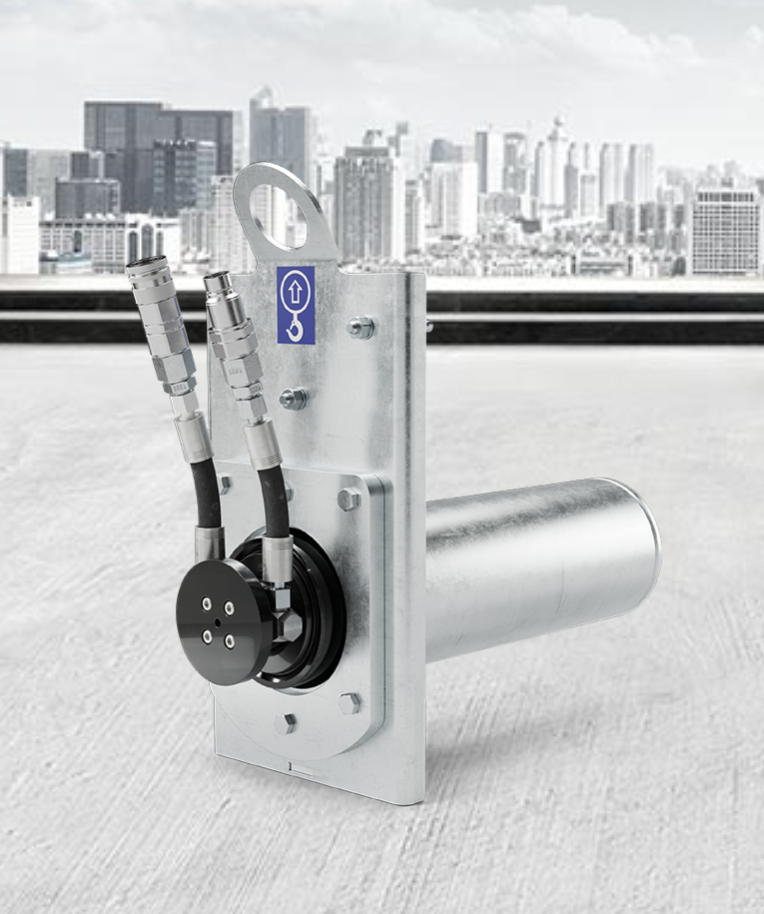

GRUNDOTIP Tubería

GRUNDOTIP Tubería

Instalar. Empujar. Finalizar

El modelo tubería es la versión estándar de la Tecnología Sin Zanja GRUNDOTIP

Cómo trabaja

  • El cilindro se introduce dentro de la tubería existente.
  • Se fija firmemente a la pared del pozo o excavación.
  • Necesita espacio suficiente para posicionarse correctamente.

Cuándo se utiliza

  • Pozos con espacio suficiente.
  • Cuando la tubería atraviesa el pozo y hay alineación directa.

Ventaja principal

  • Configuración más sencilla y estable para la mayoría de sustituciones de tubería.

⚙️ Características

  • Instalación dentro de la tubería existente

  • Diseño telescópico y de doble efecto

  • Dos versiones con 330 kN o 500 kN de fuerza de empuje, ambas con 700 mm de carrera

  • Renovación de tuberías existentes desde ND 200 hasta ND 500*

  • Instalación de nuevas tuberías desde OD 192 hasta OD 485 mmtorio*

Datos técnicos – GRUNDOTIP Tubería

DESCRIPCIÓN 330 TUBERÍA 500 TUBERÍA
Dimensiones (L × B × H) 648 × 280 × 602 mm 648 × 310 × 693 mm
Peso 98 kg 144 kg
Empuje pistón 1 / pistón 2 330 kN / 159 kN 500 kN / 282 kN
Carrera 700 mm 700 mm
Tamaño mínimo de pozo Ø mín. 900 mm Ø mín. 900 mm
Presión hidráulica de trabajo 250 bar 250 bar
Material de la tubería existente Gres, hormigón Gres, hormigón
Diámetro interior de la tubería existente* ND 200 – 350 ND 350 – 500
Diámetro de la nueva tubería* OD 192 – OD 340 OD 340 – OD 485
Material de la nueva tubería PP (módulos cortos de tubería) PP (módulos cortos de tubería)
Central hidráulica HP7E HP7E

* Dependiendo del tipo de daño.

Datos sujetos a modificaciones técnicas sin previo aviso.

Variedad que inspira

MEZCLADORA MA010

MEZCLADORA MA010

Catálogo

Mezcladora MA010 - Grundodrill

La mezcladora MA010, es una máquina compacta que se utiliza para el suministro de las máquinas de Perforación Horizontal Dirigida, GRUNDODRILL 15XP y GRUNDODRILL 15XPT.

Características:

  • 1 Tanque de 4000 litros, Opcional : 2 x 4000 litros.
  • Sistema de mezclado y suministro.
  • Inyector del venturi (25 kg en 25 seg.).
  • Bomba de mezclado y suministro sin mantenimiento (1300 l/min).
  • Banco de trabajo integrado.
  • Motor Hatz Diesel de 11 kW.



Datos técnicos

Medidas (LxAxA)

 1100 x 800 x 1080 mm

Peso (con 60 litros de combustible)

 9500 kg

Volumen del tanque de mezclado

 2 x 4000 l

Rendimiento en litros de la bomba

 max. 250 l/min

Presión de la bentonita

 max. 3,5 bar

Revoluciones de la bomba

 2900 U/min

Temperatura de trabajo

 60 º

Insonorización en ralentí

 77 dB (A)

Insonorización a todo gas

 84 dB (A)



Sustitución de tubería de fundición gris de Ø 100 mm con aumento de diámetro

Grundoburst 400 G durante los trabajos de sustitución de tuberías Sin Zanja

Por encargo de la empresa de aguas DUNEA, la empresa BAM Nelis ha sustituido en Rijswijk (Holanda) una tubería defectuosa de fundición gris para agua potable de 100 mm de diámetro y 532 metros de longitud, por otra de PEHD de 160 mm de diámetro.Esta sustitución se ha llevado a cabo gracias a la técnica de sustitución estática de tuberías con la máquina GRUNDOBURST 400 G3. Para poder introducir la tubería nueva con aumento de diámetro se utilizó un expansor de 200 mm.

Restos de la tubería de fundición

Para controlar las fuerzas máximas de tiro permitida de 6,7 toneladas, se utilizó el sistema de medición de fuerzas de tiro GRUNDOLOG III, instalado en la parte interior de la nueva tubería.

Los resultados de las mediciones demostraron que el valor medio de 5,25 toneladas no se superó en ningún momento.

Incluyendo todas las tareas previas de preparación del terreno y configuración de todos los sistemas, el trabajo de sustitución de esta tubería de hierro fundido se realizó dentro de los tres días marcados, demostrando una vez más el ahorro de tiempo y dinero de esta técnica de sustitución Sin Zanja. La Grundoburst 400 G está indicada para la renovación y sustitución de tuberías, así como para el Relining (tubería corta y larga). Se compone de una plataforma robusta, un grupo hidráulico de TT, barras patentadas Quick Lock y diferentes accesorios, todos ellos diseñados para ofrecer el mejor rendimiento y la mayor seguridad.
