GRUNDOMAT – El original

Precisión, fiabilidad y eficiencia bajo tierra

Los martillos neumáticos de desplazamiento de suelo GRUNDOMAT, accionados neumáticamente, han sido sinónimo durante décadas de instalaciones subterráneas de tuberías de alta precisión y representan la tecnología del topo (mole technology) dentro de las Tecnologías Sin Zanja.

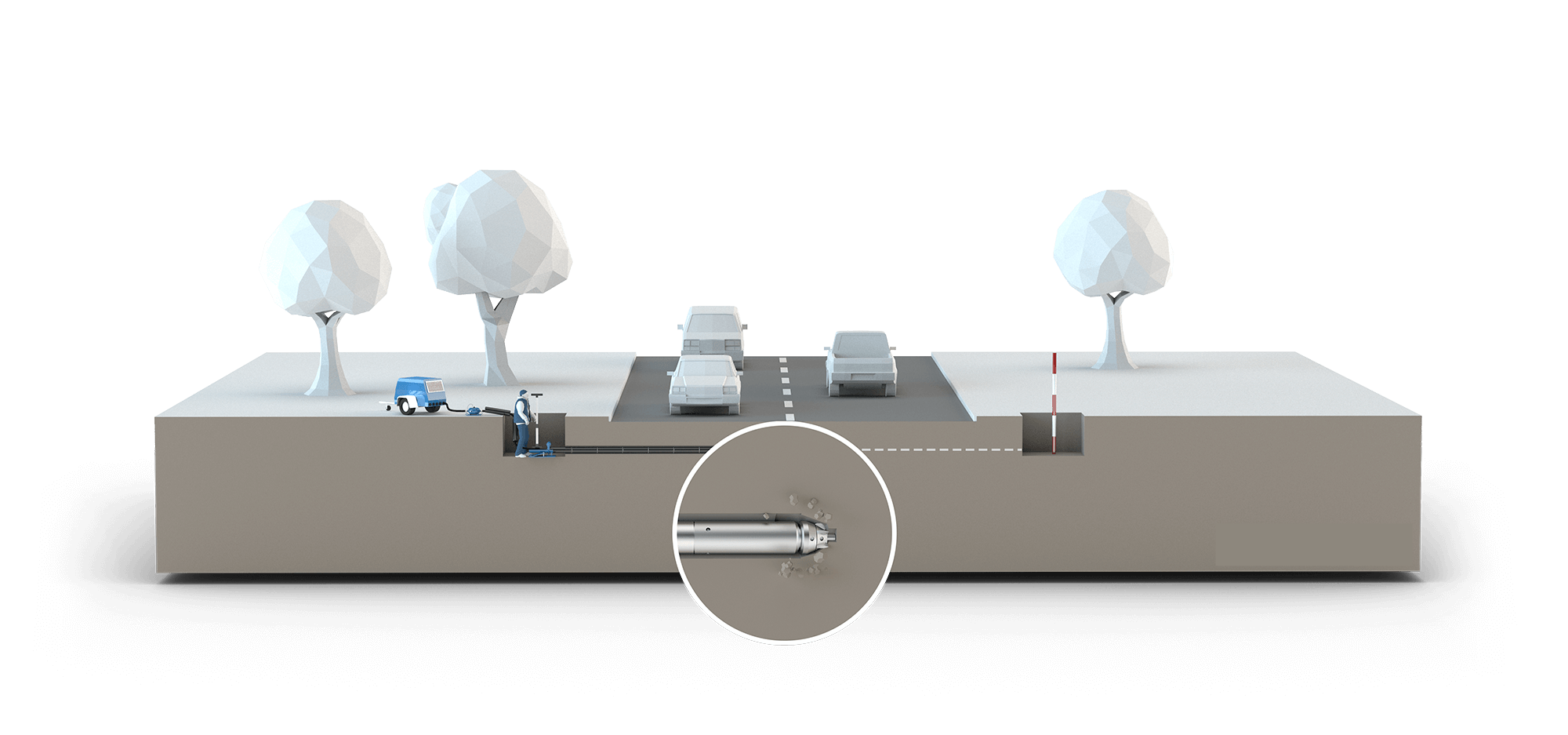

Durante el avance del GRUNDOMAT, el suelo se desplaza hacia el terreno circundante y se compacta. De este modo se crea un canal rectilíneo en el que se introducen al mismo tiempo o a posteriori tuberías cortas de PVC o tuberías largas de PE de hasta 160 mm de diámetro exterior, o cables, en longitudes de hasta 25 m.

El método de dos tiempos garantiza la elevada precisión direccional del GRUNDOMAT. Además, los martillos de desplazamiento de suelo pueden utilizarse tanto en posición horizontal como vertical, ampliando considerablemente su campo de aplicación.

DATOS

MÉTODO DE INSTALACIÓN

No dirigido

DIÁMETROS

45 a 180 mm

PRINCIPALES APLICACIONES

Conexiones domiciliarias
Cruces subterráneos

APLICACIONES ESPECIALES

Renovación de tuberías(Desde el modelo 95)
Hinca de tuberías (Desde el modelo 130)
Extracción de tuberias de acero
Cimentaciones mediante pilotes

✨ Descubre GRUNDOMAT

Cabeza coronada o escalonada con método de dos tiempos
Concentración de la energía de impacto en la dirección de avance
Sin junta frontal de la máquina
Carcasa de bajo desgaste y bajo mantenimiento
Indicador de desgaste de fácil lectura
Diversas opciones de montaje para múltiples aplicaciones

EN 5 FRASES

1. PRECISIÓN IMPACTANTE

El método de dos tiempos con cabeza móvil garantiza máxima capacidad de penetración y empuje extremadamente preciso. El martillo de desplazamiento de suelo puede utilizarse en casi todos los suelos desplazables; con cabeza coronada, incluso en suelos más pedregosos y compactos.
2. DURABILIDAD EXTRAORDINARIA

Una sofisticada tecnología de deslizamiento y sellado garantiza una durabilidad excepcional y un rendimiento máximo constante del GRUNDOMAT. Al mismo tiempo, el esfuerzo de mantenimiento es mínimo. El martillo ha sido diseñado para proteger las zonas de transmisión de fuerza frente a cualquier daño.
3. VERSATILIDAD EXTREMA

Gracias a accesorios como el cono inverso, la camisa de tracción o la conexión para tubería de PE, el GRUNDOMAT puede utilizarse en todo tipo de suelos: horizontalmente para instalación directa de tuberías, tracción posterior de tuberías y extracción de tuberías de acero, o verticalmente para cimentaciones mediante pilotes.
4. FIABILIDAD TOTAL

La calidad premium de todos los componentes —como la carcasa cromada interior y exteriormente o los pistones, cinceles y cabezas especialmente endurecidos y protegidos contra la corrosión— convierte al GRUNDOMAT en un modelo de fiabilidad, garantizando la máxima seguridad durante la operación.
5. ERGONOMÍA SUPERIOR

El manejo del GRUNDOMAT es extremadamente cómodo y puede adaptarse a las necesidades individuales. Por ejemplo, el cambio de marcha: ya sea girando simplemente la manguera con el control por empuje o accionando una palanca con el control servo, el operario mantiene siempre el control.

Datos técnicos – GRUNDOMAT (versión corta)

Modelo	S45	S65	S75	S95	S110	S130
Longitud (mm)	894	1.097	1.295	1.532	1.548	1.604
Diámetro de la máquina (mm)	45	65	75	95	110	130
Diámetro máx. de tubería (mm)	40	50	63	85	90	110
Peso	8	18	28	56	86	107
Consumo de aire (m³/min)	0,35	0,65	0,8	1,3	1,4	2,4
Frecuencia de golpeo (por minuto)	580	570	490	370	370	370

Datos técnicos – GRUNDOMAT (versión standard)

Modelo	45	55	65	75	85	95	110	130	145	180
Longitud (mm)	979	1.108	1.328	1.465	1.550	1.732	1.751	1.740	2.010	2.212
Diámetro de la máquina (mm)	45	55	65	75	85	95	110	130	145	180
Diámetro máx. de tubería (mm)	40	45	50	63	75	85	90	110	125	160
Peso (kg)	9	14,4	25	34	46	65	96	117	168	260
Consumo de aire(m³/min)	0,35	0,4	0,7	1	0,95	1,5	1,6	2,6	3,4	4,5
Frecuencia de golpeo (por minuto)	530	470	450	385	370	325	320	320	310	260
