¿Cuándo elegir GRUNDOSPOOL?
Cuando necesitas manipular cables sobre bobinas de gran tamaño de forma controlada
Desenrollado controlado
Para desenrollar cable desde grandes bobinas de forma estable y con control sobre el giro, evitando maniobras bruscas y mejorando la seguridad durante el tendido.
Rebobinado de cable
Cuando necesitas recoger o rebobinar cable sobre una bobina, manteniendo una velocidad controlada y un enrollado más ordenado durante todo el proceso.
Enrollado guiado
Para trabajos donde, además del accionamiento de la bobina, necesitas guiar el cable durante el enrollado para conseguir una distribución uniforme sobre el tambor.

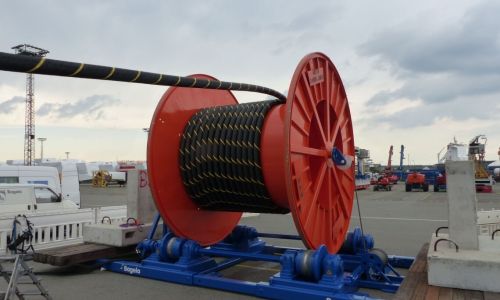

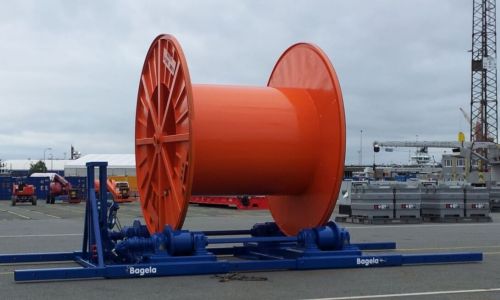

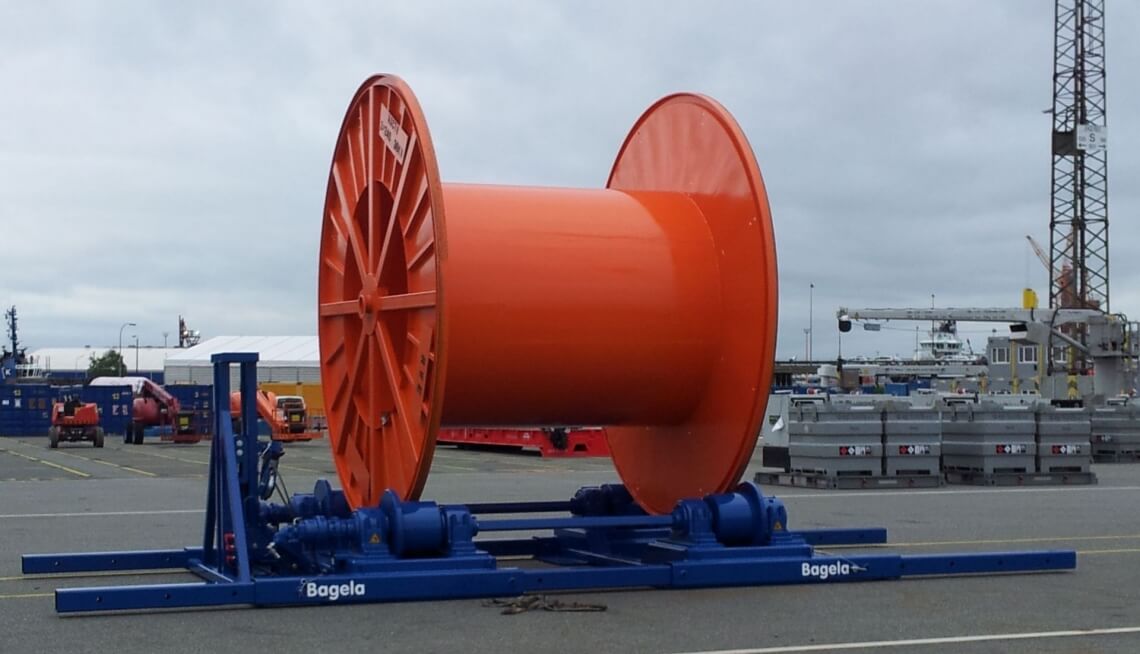

El KSP 80 permite realizar operaciones controladas de enrollado y desenrollado de cables mediante rodillos motorizados.
Su estructura está preparada para bobinas de 2.500 a 5.000 mm de diámetro, hasta 6.000 mm de anchura y con una capacidad máxima de 80 toneladas. El sistema funciona mediante una unidad hidráulica externa y puede complementarse con un equipo de guiado para conseguir un enrollado ordenado del cable.

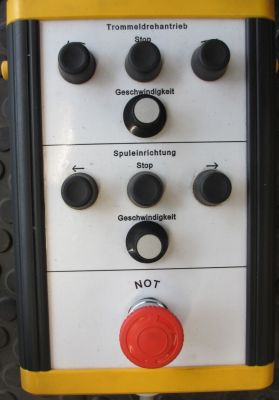

Control del proceso
Desde el mando se controlan de forma independiente el sentido y la velocidad de giro de la bobina y el desplazamiento del sistema de guiado utilizado durante el enrollado.
Esto permite al operador supervisar el proceso desde una posición adecuada y realizar los ajustes necesarios durante el trabajo.

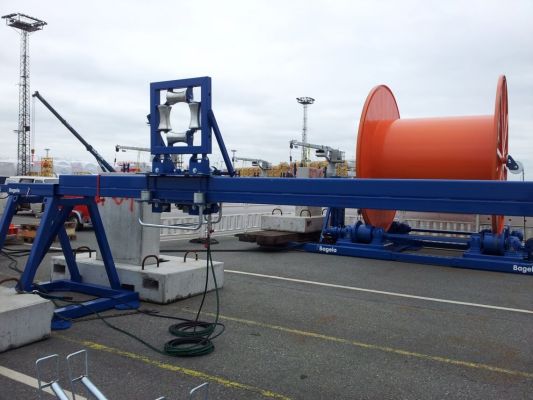

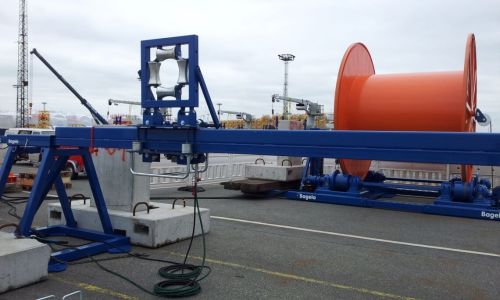

Sistema de guiado
El sistema de guiado desplaza el cable lateralmente durante el enrollado, permitiendo distribuirlo de forma uniforme sobre la bobina.
Su movimiento y velocidad pueden regularse desde el mando de control para adaptar el proceso a las características del cable y de la bobina.

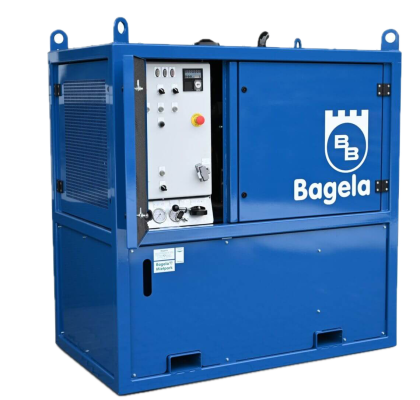

Accionamiento hidráulico
El KSP 80 utiliza una unidad hidráulica externa BHA 22060, conectada al equipo mediante mangueras hidráulicas. Su construcción insonorizada permite situarla a cierta distancia de la zona de trabajo.

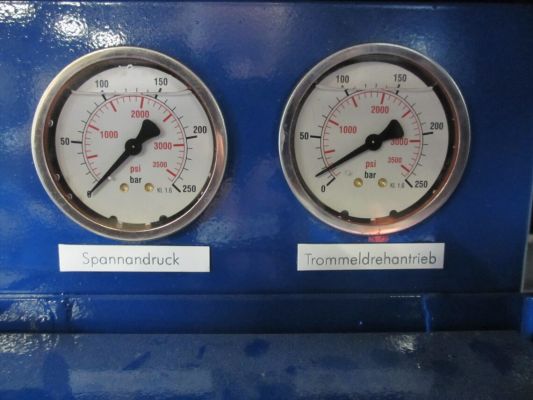

Control de presión
Los manómetros permiten comprobar continuamente la presión de apriete de los rodillos y la presión del accionamiento de la bobina, proporcionando al operador información directa sobre las condiciones de trabajo del sistema.
| Modelo | Capacidad de carga | Peso | Ø de bobina | Anchura máx. de bobina |
|---|---|---|---|---|
| KSP 80 | 80.000 kg | 8.600 kg | 2.500 – 5.000 mm | 6.000 mm |
| Longitud | Anchura | Altura |
|---|---|---|
| 9.000 mm | 3.572 mm | 2.000 mm |
Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.
| Elemento | Peso | Longitud | Anchura | Altura |
|---|---|---|---|---|
| Sistema de guiado | 2.000 kg | 9.524 mm | 2.124 mm | 3.000 mm |
| Unidad hidráulica BHA 22060 | 990 kg | 1.520 mm | 920 mm | 1.620 mm |
Prestaciones hidráulicas
| Caudal nominal | 60 l/min |
| Presión nominal | 220 bar |
| Presión máxima | 250 bar |
Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.
