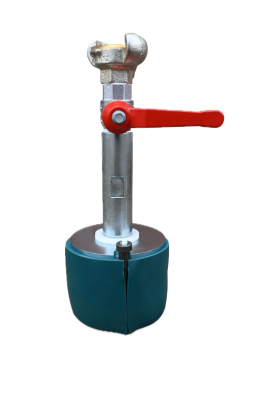

Tapón partido para soplado
Tapón de estanqueidad partido con conexión para aire comprimido, diseñado para sellar la entrada de la canalización alrededor de la cuerda guía y permitir el soplado del pistón por el interior de la tubería. Su diseño partido facilita el montaje sobre la cuerda y está disponible para diferentes diámetros de canalización.
| Ø interior tubería | Peso | Ø cuerda |
|---|---|---|
| 26 – 29 mm | 0,44 kg | 4 mm |
| 33 – 36 mm | 0,56 kg | 4 mm |
| 40 – 43 mm | 0,65 kg | 4 mm |
| 50 – 54 mm | 0,94 kg | 4 mm |
| 97 – 103 mm | 3,31 kg | 4 mm |
| 107 – 118 mm | 3,87 kg | 4 mm |
| 145 – 160 mm | 2,50 kg | 10 mm |
| 75 – 79 mm | 1,38 kg | 10 mm |
Otros diámetros de cuerda disponibles bajo consulta.

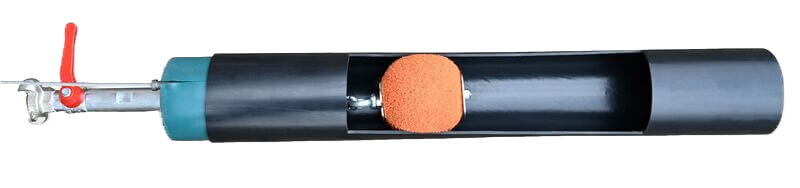

Ejemplo de montaje para la introducción de una cuerda guía mediante aire comprimido.

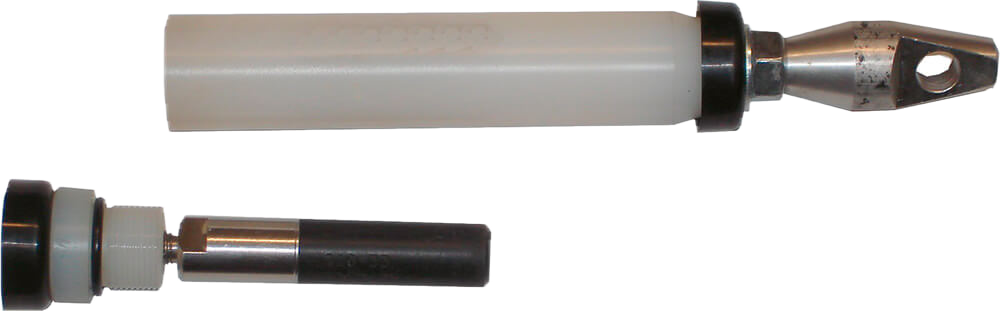

Pistón flexible para fibra óptica
Pistón flexible diseñado para su desplazamiento por el interior de canalizaciones mediante aire comprimido. Su geometría permite adaptarse al conducto durante el avance, facilitando los trabajos de soplado y preparación de canalizaciones para instalaciones de fibra óptica.
| Ø interior canalización | Peso |
|---|---|
| 28 mm | 0,23 kg |
| 32 mm | 0,25 kg |
| 35 mm | 0,28 kg |
| 40 mm | 0,30 kg |
| 50 mm | 0,35 kg |

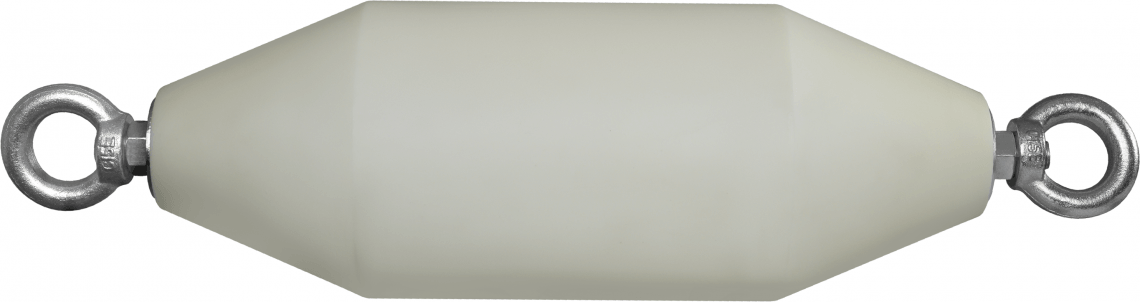

Mandril calibrador
Mandril diseñado para la comprobación y calibración interior de canalizaciones, permitiendo verificar que el conducto mantiene el diámetro de paso necesario antes de realizar la instalación. Se introduce mediante aire comprimido y ayuda a detectar posibles estrechamientos, deformaciones u obstrucciones en la canalización. Bagela lo incluye específicamente dentro de sus accesorios para calibración y soplado.
| Ø interior canalización | Peso |
|---|---|
| 28 mm | 0,20 kg |
| 35 mm | 0,25 kg |
| 40 mm | 0,30 kg |
Calibrador para canalizaciones
Calibrador diseñado para comprobar el diámetro útil y la continuidad interior de canalizaciones antes del tendido, permitiendo detectar estrechamientos, deformaciones u obstrucciones que puedan dificultar el paso posterior del cable o de otros elementos de instalación. Se hace pasar por el interior de la canalización para verificar que dispone de la sección mínima necesaria.
| Ø canalización | Ø calibrador |
|---|---|
| 40 – 45 mm | 36 mm |
| 51 – 56 mm | 45 mm |
| 61 – 71 mm | 55 mm |
| 74 – 84 mm | 65 mm |
| 90 – 104 mm | 85 mm |
| 100 – 104 mm | 90 mm |
| 102 – 104 mm | 95 mm |
| 113 – 118 mm | 105 mm |
| 126 – 132 mm | 115 mm |
| 134 – 144 mm | 125 mm |
| 134 – 150 mm | 130 mm |
| 144 – 155 mm | 135 mm |
| 160 – 170 mm | 150 mm |
| 180 – 190 mm | 165 mm |
| 200 – 225 mm | 185 mm |
Otros tamaños disponibles bajo consulta.

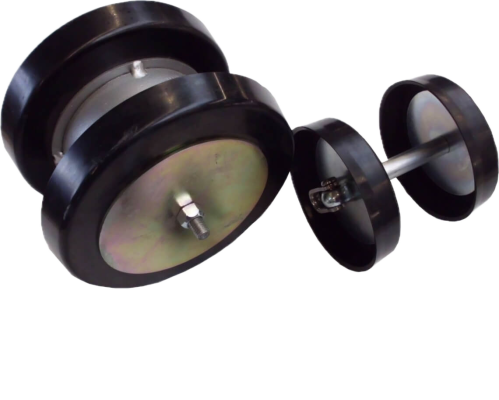

Pistón con collarines de plástico
Pistón diseñado para la introducción de cuerdas guía en canalizaciones mediante aire comprimido. Sus collarines de plástico permiten aprovechar el flujo de aire para facilitar un desplazamiento rápido y sencillo por el interior de la tubería. El fabricante lo presenta específicamente como una solución para el tendido de cuerdas guía.
| Ø interior canalización | Peso |
|---|---|
| 28 mm | 0,05 kg |
| 35 mm | 0,06 kg |
| 40 mm | 0,07 kg |
| 45 – 47 mm | 0,15 kg |
| 73 – 76 mm | 0,28 kg |
| 89 – 91 mm | 0,30 kg |
| 98 – 101 mm | 0,50 kg |
| 102 – 104 mm | 0,60 kg |
| 109 – 112 mm | 0,65 kg |
Otros tamaños disponibles bajo consulta.

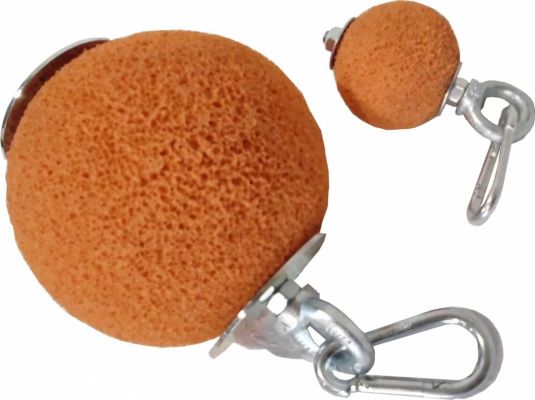

Pistón de esponja
Pistón flexible de esponja diseñado para la introducción de cuerdas guía mediante aire comprimido y para trabajos de paso por el interior de canalizaciones. Su material flexible facilita la adaptación a pequeñas variaciones del diámetro interior y favorece un desplazamiento uniforme por la tubería.
| Ø interior canalización | Peso |
|---|---|
| 45 – 55 mm | 0,20 kg |
| 50 – 60 mm | 0,22 kg |
| 60 – 70 mm | 0,26 kg |
| 70 – 90 mm | 0,30 kg |
| 80 – 100 mm | 0,34 kg |
| 100 – 120 mm | 0,55 kg |
| 120 – 140 mm | 0,70 kg |
Otros tamaños disponibles bajo consulta.
| Ø interior canalización | Peso |
|---|---|
| 50 – 100 mm | 0,087 kg |
| 100 – 150 mm | 0,113 kg |
| 150 – 200 mm | 0,199 kg |
