GRUNDOPIT PS60

Mallas de tiro para cables y tubos

Mallas diseñadas para realizar el tiro y arrastre de cables y tubos de forma segura y controlada durante los trabajos de tendido. Su construcción permite transmitir y distribuir eficazmente el esfuerzo de tracción, proporcionando una sujeción fiable y adaptándose a diferentes diámetros, cargas y condiciones de instalación.

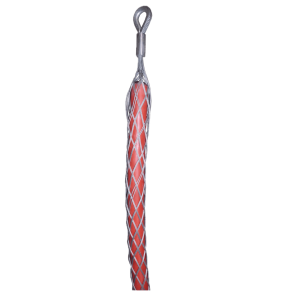

Malla de tiro abierta con guardacabo

Malla de tiro fabricada en alambre de acero galvanizado, abierta en un extremo para facilitar la introducción del cable o tubo antes de la operación de tiro. Incorpora guardacabo y casquillo prensado para garantizar una conexión segura al elemento de tracción, transmitiendo el esfuerzo de forma uniforme y reduciendo el riesgo de daños durante el tendido. Es una solución adecuada para trabajos de arrastre e instalación en diferentes diámetros y condiciones de trabajo.

Datos técnicos

Diámetro	Longitud	Peso
8 – 15 mm	1250 mm	0,4 kg
15 – 20 mm	1250 mm	0,4 kg
20 – 30 mm	1250 mm	0,5 kg
30 – 40 mm	1250 mm	0,5 kg
40 – 50 mm	1250 mm	1,0 kg
50 – 60 mm	1250 mm	1,2 kg
60 – 80 mm	1500 mm	1,2 kg
80 – 100 mm	1500 mm	1,3 kg
100 – 120 mm	1500 mm	1,6 kg
120 – 150 mm	1500 mm	2,2 kg

Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.

Datos técnicos

Diámetro	Longitud	Peso
15 – 20 mm	1250 mm	0,5 kg
20 – 30 mm	1250 mm	0,6 kg
30 – 40 mm	1250 mm	0,6 kg
40 – 50 mm	1250 mm	1,2 kg
50 – 60 mm	1250 mm	1,3 kg
60 – 80 mm	1500 mm	1,3 kg
80 – 100 mm	1500 mm	1,5 kg
100 – 120 mm	1500 mm	1,9 kg
120 – 150 mm	1500 mm	2,6 kg

Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.

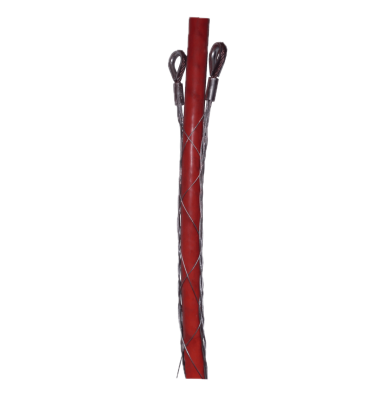

Malla de tiro abierta con doble guardacabo y cierre trenzado

Malla de tiro fabricada en alambre de acero galvanizado, de tipo abierto y equipada con dos guardacabos con casquillos prensados. Incorpora dos ramales de cierre que permiten completar el trenzado de la malla una vez colocada alrededor del cable o tubo, facilitando su montaje cuando no es posible introducir el elemento por un extremo. Adecuada para trabajos de tiro en diferentes diámetros y condiciones de instalación.

Datos técnicos

Diámetro	Longitud	Peso
15 – 20 mm	1250 mm	0,5 kg
20 – 30 mm	1250 mm	0,6 kg
30 – 40 mm	1250 mm	0,6 kg
40 – 50 mm	1250 mm	1,2 kg
50 – 60 mm	1250 mm	1,3 kg
60 – 80 mm	1500 mm	1,3 kg
80 – 100 mm	1500 mm	1,5 kg
100 – 120 mm	1500 mm	1,9 kg
120 – 150 mm	1500 mm	2,6 kg

Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.

Datos técnicos

Diámetro	Longitud
10 – 15 mm	2000 mm
15 – 20 mm	2000 mm
20 – 30 mm	2000 mm
30 – 40 mm	2000 mm
40 – 50 mm	2000 mm
50 – 60 mm	3000 mm
60 – 80 mm	3000 mm
80 – 100 mm	3000 mm
100 – 120 mm	3000 mm

Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.

Datos técnicos

Diámetro	Longitud	Peso
20 – 30 mm	1250 mm	1,8 kg
30 – 40 mm	1250 mm	1,8 kg
40 – 50 mm	1250 mm	1,9 kg
50 – 60 mm	1250 mm	2,0 kg
60 – 80 mm	1250 mm	2,1 kg

Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.

Datos técnicos

Diámetro del cable
2,5 – 5,6 mm
5,3 – 9,2 mm
8,1 – 12,5 mm
10,7 – 15,8 mm
13,5 – 19,1 mm
16,3 – 22,4 mm
19,1 – 25,5 mm

Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.

Datos técnicos

Diámetro	Longitud
10 – 15 mm	700 mm
15 – 20 mm	700 mm
20 – 28 mm	700 mm
28 – 35 mm	700 mm
35 – 45 mm	700 mm
45 – 55 mm	700 mm
55 – 65 mm	700 mm

Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.

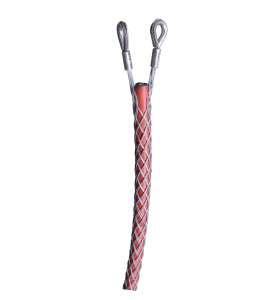

Malla de conexión abierta en ambos extremos con doble guardacabo

Malla de conexión fabricada en alambre de acero galvanizado, abierta en ambos extremos y equipada con dos guardacabos con casquillos prensados. Su configuración permite realizar conexiones seguras durante las operaciones de tendido, proporcionando dos puntos de enganche y facilitando la transmisión controlada del esfuerzo de tracción.

Datos técnicos
