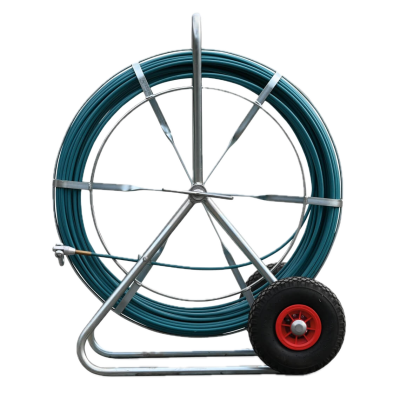

Guía pasacables de fibra de vidrio con carro vertical
Guía de fibra de vidrio suministrada sobre un robusto carro vertical galvanizado con ruedas, diseñada para facilitar el guiado y tendido de cables a través de canalizaciones. Disponible en diferentes longitudes y diámetros para adaptarse a distintos recorridos y dimensiones de conducto.
| Longitud | Ø guía | Ø carro | Peso |
|---|---|---|---|
| 60 m | 9 mm | 800 mm | 18 kg |
| 80 m | 9 mm | 800 mm | 20 kg |
| 100 m | 9 mm | 800 mm | 28 kg |
| 120 m | 9 mm | 800 mm | 30 kg |
| 120 m | 11 mm | 1000 mm | 37 kg |
| 150 m | 11 mm | 1000 mm | 43 kg |
| 200 m | 11 mm | 1000 mm | 50 kg |
| 250 m | 11 mm | 1000 mm | 58 kg |
| 300 m | 11 mm | 1000 mm | 65 kg |
| 300 m | 15 mm* | 1500 mm | 119 kg |
| 400 m | 15 mm* | 1500 mm | 147 kg |
* Para las guías de Ø15 mm se recomienda el uso del empujador de cable BKS 400.

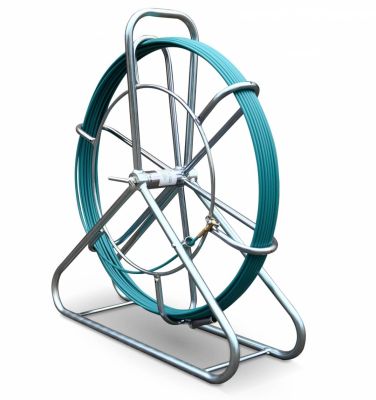

Guía pasacables de fibra de vidrio con carro vertical galvanizado
Guía pasacables de fibra de vidrio montada sobre un carro vertical galvanizado, diseñada para facilitar la introducción y el guiado de cables en canalizaciones. Su formato compacto y estable permite un manejo cómodo durante los trabajos de instalación, especialmente en recorridos cortos y medios.
Se suministra completa con terminales de inicio y final, giratorio y, en las versiones de Ø 9 mm, también con grillete.
| Longitud | Ø guía | Ø bastidor | Peso |
|---|---|---|---|
| Modelos con guía de 6 mm | |||
| 30 m | 6 mm | 600 mm | 6,8 kg |
| 40 m | 6 mm | 600 mm | 7,2 kg |
| 50 m | 6 mm | 600 mm | 7,8 kg |
| 60 m | 6 mm | 600 mm | 8,3 kg |
| 70 m | 6 mm | 600 mm | 8,9 kg |
| 80 m | 6 mm | 600 mm | 9,4 kg |
| Modelos con guía de 9 mm | |||
| 30 m | 9 mm | 600 mm | 10 kg |
| 40 m | 9 mm | 600 mm | 11 kg |
| 50 m | 9 mm | 600 mm | 12 kg |
| 60 m | 9 mm | 600 mm | 13 kg |
| 70 m | 9 mm | 600 mm | 14 kg |
| 80 m | 9 mm | 600 mm | 15 kg |

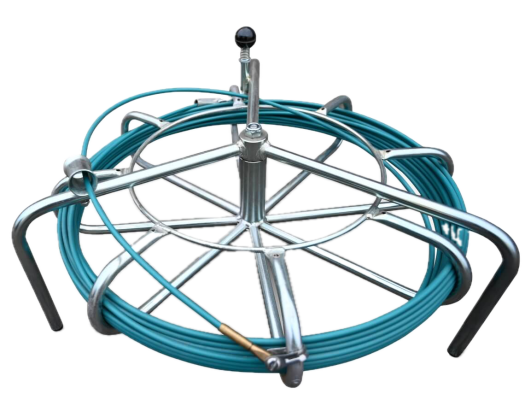

Guía pasacables de fibra de vidrio con bastidor horizontal galvanizado
Guía pasacables de fibra de vidrio montada sobre un bastidor horizontal galvanizado, diseñada para facilitar la introducción y el guiado de cables en canalizaciones. Su configuración compacta y estable facilita el manejo de la guía durante los trabajos de instalación y permite trabajar cómodamente en espacios reducidos.
Se suministra completa con terminales de inicio y final y giratorio.
| Longitud | Ø guía | Ø bastidor | Peso |
|---|---|---|---|
| 30 m | 6 mm | 550 mm | 5,8 kg |
| 40 m | 6 mm | 550 mm | 6,2 kg |
| 50 m | 6 mm | 550 mm | 6,8 kg |
| 60 m | 6 mm | 550 mm | 7,3 kg |
| 70 m | 6 mm | 550 mm | 7,9 kg |
| 80 m | 6 mm | 550 mm | 8,4 kg |

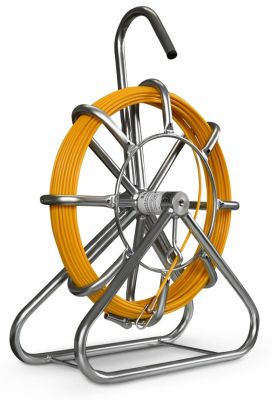

Guía pasacables de fibra de vidrio compacta con bastidor vertical galvanizado
Guía pasacables de fibra de vidrio de Ø 4,5 mm montada sobre un bastidor vertical galvanizado compacto, indicada para facilitar la introducción y el guiado de cables en canalizaciones y recorridos donde se requiere una guía ligera y fácil de manejar.
Se suministra completa con terminales de inicio y final y giratorio.
| Longitud | Ø guía | Ø bastidor | Peso |
|---|---|---|---|
| 20 m | 4,5 mm | 330 mm | 4,8 kg |
| 30 m | 4,5 mm | 330 mm | 5,0 kg |
| 40 m | 4,5 mm | 330 mm | 5,2 kg |
| 50 m | 4,5 mm | 330 mm | 5,4 kg |
| 60 m | 4,5 mm | 330 mm | 6,0 kg |
| 70 m | 4,5 mm | 330 mm | 6,4 kg |
| 80 m | 4,5 mm | 330 mm | 6,8 kg |

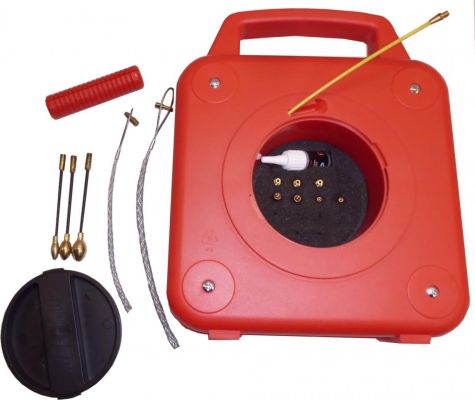

Guía pasacables de fibra de vidrio Mini-Flex
Guía pasacables compacta de fibra de vidrio de Ø 3 mm, especialmente indicada para trabajos en canalizaciones de pequeño diámetro y recorridos donde se requiere una guía ligera, flexible y fácil de transportar.
Se suministra completa con maletín, manguitos flexibles, giratorio, terminales de inicio, alicates y adhesivo.
| Longitud | Ø guía | Peso |
|---|---|---|
| 20 m | 3 mm | 1,2 kg |
| 30 m | 3 mm | 1,3 kg |
| 50 m | 3 mm | 1,6 kg |

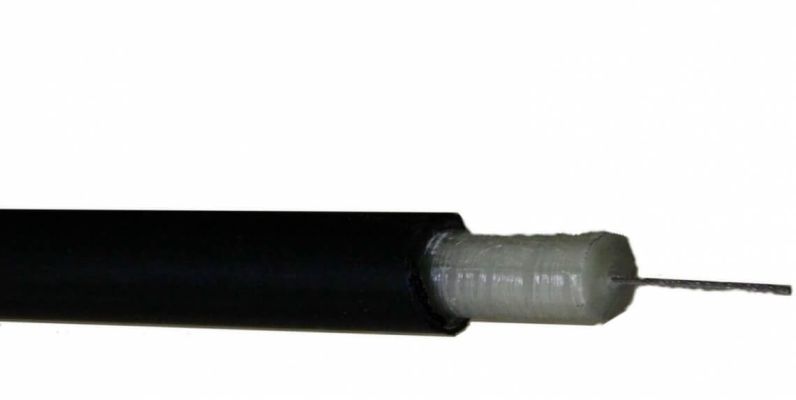

Guía pasacables de fibra de vidrio con conductor de cobre
Guía pasacables de fibra de vidrio con conductor de cobre integrado, diseñada para facilitar el guiado a través de canalizaciones y permitir, además, la transmisión de una señal para la localización del recorrido de la guía.
Disponible en diferentes longitudes y diámetros, con bastidor vertical fijo o carro vertical con ruedas según la configuración.
| Longitud | Ø guía | Ø bastidor | Configuración | Peso |
|---|---|---|---|---|
| 50 m | 9 mm | 600 mm | Bastidor fijo | 12 kg |
| 100 m | 9 mm | 1000 mm | Con ruedas | 28 kg |
| 100 m | 11 mm | 1000 mm | Con ruedas | 35 kg |
| 150 m | 11 mm | 1000 mm | Con ruedas | 43 kg |
| 200 m | 11 mm | 1000 mm | Con ruedas | 50 kg |
| Ø guía |
|---|
| 4,5 mm |
| 6 mm |
| 9 mm |
| 11 mm |
| 15 mm |

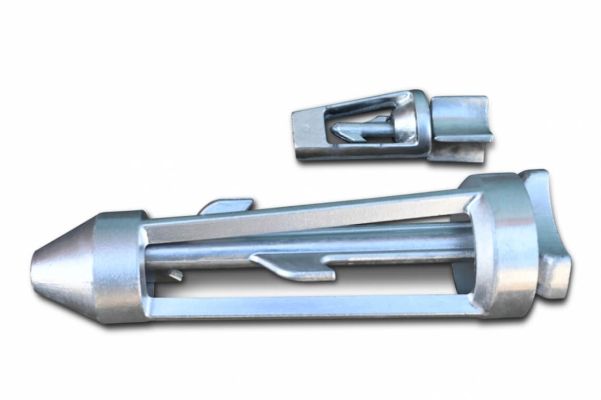

Cabezal con rodillos de guiado
Accesorio para el extremo de la guía de fibra de vidrio, diseñado para facilitar su avance por el interior de las canalizaciones, especialmente en curvas, cambios de dirección o conductos con otros cables instalados. Los rodillos ayudan a reducir el rozamiento y favorecen un desplazamiento más fluido de la guía.
Disponible para diferentes diámetros de guía.
| Ø guía |
|---|
| 6 mm |
| 9 mm |
| 11 mm |
| 15 mm |
| Ø interior del tubo |
|---|
| 46 mm |
| 100 mm |

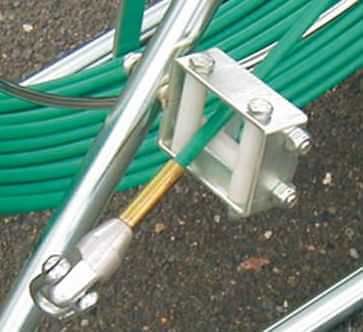

Guía de rodillos para bastidor
Accesorio instalado en el bastidor de la guía de fibra de vidrio para conducir la varilla durante su entrada y salida, manteniéndola correctamente guiada y reduciendo el rozamiento con la estructura durante el uso.

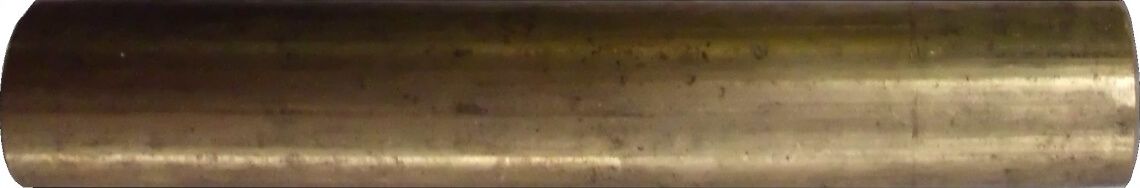

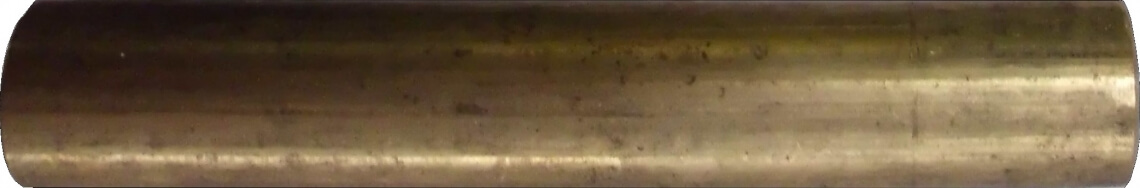

Manguito de reparación para guía de fibra de vidrio
Manguito destinado a la reparación y unión de tramos de guía de fibra de vidrio, permitiendo restablecer la continuidad de la varilla cuando se produce una rotura o daño localizado.
Disponible para los diferentes diámetros de guía.
| Ø guía |
|---|
| 4,5 mm |
| 6 mm |
| 9 mm |
| 11 mm |
| 15 mm |

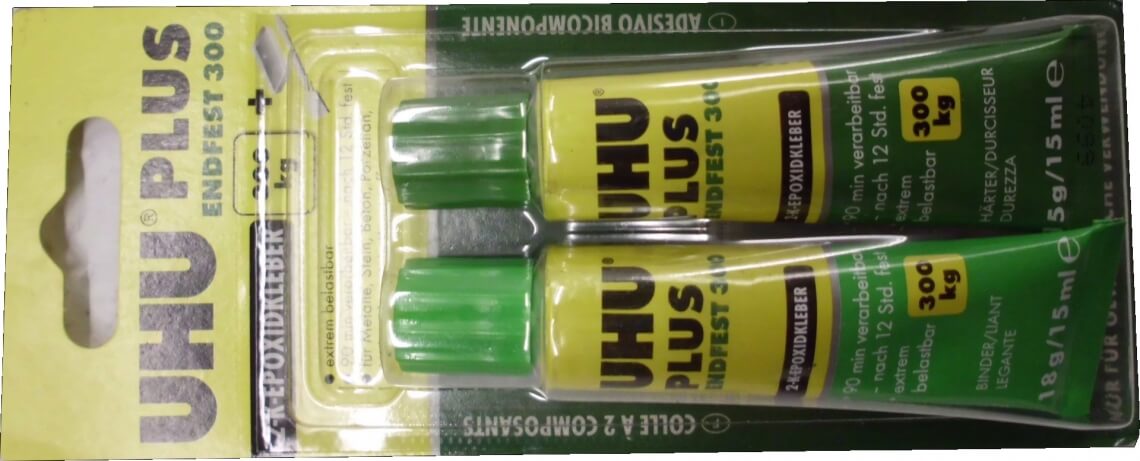

Adhesivo bicomponente
Adhesivo para la fijación de manguitos de inicio y reparación en las guías de fibra de vidrio, asegurando una unión resistente y duradera.

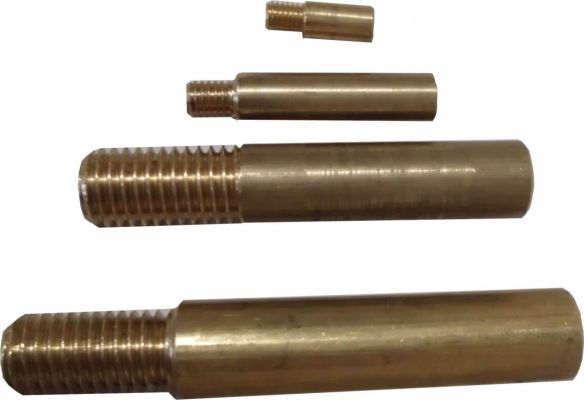

Manguito de inicio para guía de fibra de vidrio
Manguito destinado al extremo de la guía de fibra de vidrio, proporcionando una conexión roscada para el montaje de terminales y otros accesorios de guiado o tiro. Disponible en diferentes medidas para adaptarse al diámetro de la varilla.
| Ø guía |
|---|
| 4,6 mm |
| 6 mm |
| 9 mm |
| 11 mm |
| 15 mm |
Adhesivo bicomponente
Adhesivo para la fijación de manguitos de inicio y reparación en las guías de fibra de vidrio, asegurando una unión resistente y duradera.

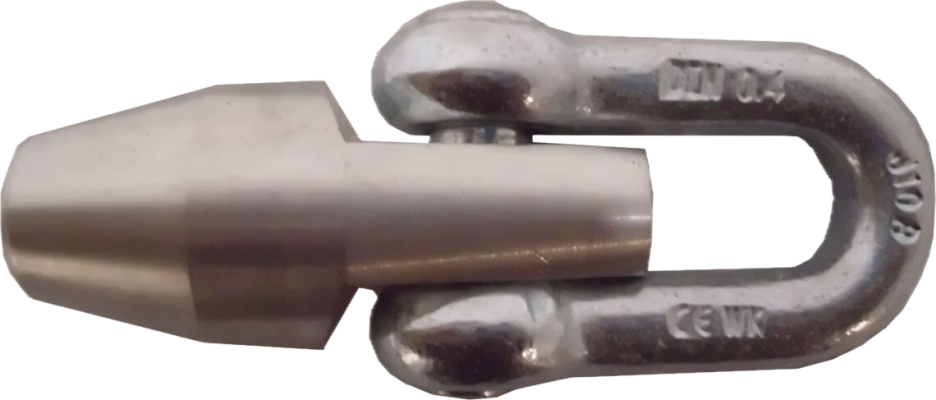

Acoplador giratorio
Accesorio de acoplamiento para guías de fibra de vidrio, diseñado para proporcionar una unión giratoria entre los elementos conectados y facilitar el movimiento durante los trabajos de guiado.
