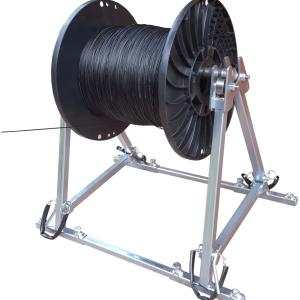

Portabobinas desmontable
Soporte galvanizado y desmontable para el desenrollado de bobinas de cable, disponible en dos capacidades según el diámetro, anchura y peso de la bobina.
| Modelo | Ø máx. de bobina mm |
Anchura máx. de bobina mm |
Capacidad de carga kg |
Peso kg |
|---|---|---|---|---|
| 150 kg | 800 | 780 | 150 | 10 |
| 800 kg | 1.400 | 1.000 | 800 | 21 |
Construcción galvanizada y desmontable. Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.
| Modelo | Elemento | Medida mm |
|---|---|---|
| 150 kg | Eje | 600 |
| Eje | 750 | |
| Eje | 880 | |
| Cono de centrado | — | |
| 800 kg | Eje Ø 40 mm | 1.000 |
| Cono de centrado | — |

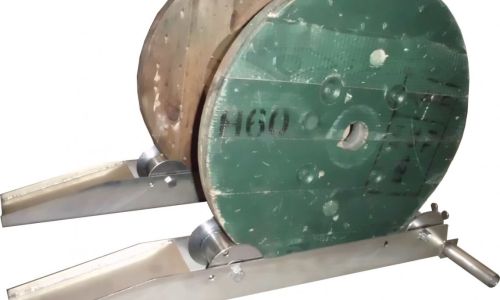

Carriles para desenrollado con barra de fijación
Sistema de carriles para el apoyo y desenrollado de bobinas de cable. La distancia entre los carriles puede ajustarse a diferentes anchuras de bobina y los rodillos pueden bloquearse para mantenerla asegurada durante el trabajo.
| Ø de bobina mm |
Capacidad de carga kg |
Anchura máx. de bobina mm |
Peso por par kg |
|---|---|---|---|
| 350–1.000 | 1.000 | 800 | 31 |
| 500–1.400 | 1.500 | 900 | 33 |
| 500–1.800 | 2.000 | 1.990 | 53 |
| 500–2.800 | 2.000 | 1.990 | 86 |
Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.

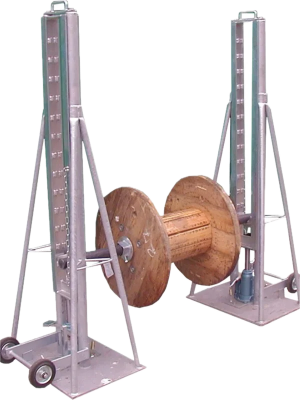

Gatos hidráulicos para bobinas
Pareja de gatos hidráulicos móviles para la elevación y soporte de bobinas de cable. Fabricados en acero galvanizado y equipados con soportes de inserción para el eje de la bobina.
| Ø de bobina mm |
Capacidad de carga por par kg |
Peso kg |
|---|---|---|
| 900–2.200 | 6.000 | 50 |
| 900–3.200 | 10.000 | 96 |
| 900–3.200 | 20.000 | 102 |
Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.
Gatos mecánicos para bobinas
Pareja de gatos mecánicos móviles para la elevación y soporte de bobinas de cable de hasta 20.000 kg. Incorporan cabezal giratorio, soporte de bobina ajustable y manivela de seguridad con empuñadura plegable para facilitar su manejo.
| Ø de bobina mm |
Capacidad de carga por par kg |
Peso kg |
|---|---|---|
| 700–2.600 | 6.000 | 64 |
| 700–3.000 | 10.000 | 70 |
| 700–3.000 | 20.000 | 88 |
Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.
| Ø eje mm |
Longitud mm |
Peso kg |
Tipo |
|---|---|---|---|
| 50 | 1.500 | 23,1 | Macizo (S) |
| 60 | 1.500 | 33,3 | Macizo (S) |
| 76 | 1.800 | 50,0 | Hueco (H) |
| 76 | 2.000 | 58,0 | Hueco (H) |
| 76 | 2.200 | 66,0 | Hueco (H) |
| 89 | 2.200 | 82,0 | Hueco (H) |
| 102 | 2.200 | 141,1 | Hueco (H) |
| 102 | 2.500 | 160,3 | Hueco (H) |
| 127 | 3.200 | 255,0 | Hueco (H) |
Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.
| Ø eje mm |
Longitud mm |
Peso kg |
Tipo |
|---|---|---|---|
| 50 | 1.500 | 23,1 | Macizo (S) |
| 60 | 1.500 | 33,3 | Macizo (S) |
| 76 | 1.800 | 50,0 | Hueco (H) |
| 76 | 2.000 | 58,0 | Hueco (H) |
| 76 | 2.200 | 66,0 | Hueco (H) |
| 89 | 2.200 | 82,0 | Hueco (H) |
| 102 | 2.200 | 141,1 | Hueco (H) |
Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.
| Ø eje mm |
Longitud mm |
Peso kg |
Tipo |
|---|---|---|---|
| 60 | 1.500 | 11,9 | Macizo (S) |
| 60 | 1.800 | 14,3 | Macizo (S) |
| 75 | 1.800 | 22,3 | Hueco (H) |
| 75 | 2.000 | 24,8 | Hueco (H) |
| 75 | 2.200 | 27,3 | Hueco (H) |
| 90 | 1.800 | 32,1 | Hueco (H) |
| 90 | 2.000 | 35,7 | Hueco (H) |
| 90 | 2.200 | 39,2 | Hueco (H) |
Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.
| Ø eje mm |
Longitud mm |
Peso kg |
Tipo |
|---|---|---|---|
| 60 | 1.500 | 16,0 | Macizo (S) |
| 60 | 1.800 | 18,7 | Macizo (S) |
| 75 | 1.800 | 25,8 | Hueco (H) |
| 75 | 2.000 | 28,3 | Hueco (H) |
| 90 | 1.800 | 34,5 | Hueco (H) |
| 90 | 2.000 | 38,1 | Hueco (H) |
| 90 | 2.200 | 41,7 | Hueco (H) |
Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.

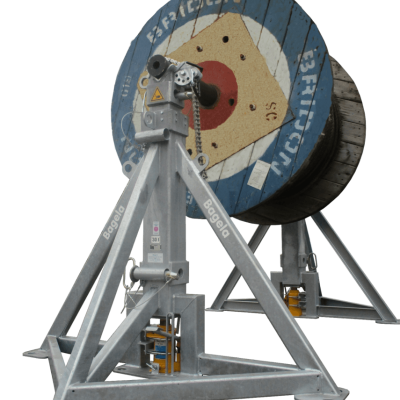

Gatos hidráulicos para bobinas de gran capacidad
Sistema hidráulico galvanizado para la elevación y soporte de grandes bobinas de cable de hasta 60 t, equipado con soportes centralizados para el eje de la bobina. Diseñado para bobinas de entre 3.500 y 5.000 mm de diámetro.
| Ø de bobina mm |
Capacidad de carga t |
Longitud mm |
Anchura mm |
Altura mm |
Peso kg |
|---|---|---|---|---|---|
| 3.500–5.000 | 60 | 1.980 | 935 | 2.676 | 300 |
Construcción galvanizada. Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.
Ejes de acero con apoyos torneados, disponibles en diferentes diámetros y longitudes según las dimensiones y características de la bobina.
| Ø eje mm |
Longitud mm |
Peso kg |
Cojinetes lisos |
|---|---|---|---|
| 114 | 3.300 | 230 | Sí |
| 127 | 2.500 | 206 | — |
| 127 | 3.200 | 200 | — |
| 127 | 3.300 | 210 | — |
| 133 | 3.980 | 276 | Sí |
| 140 | 3.350 | 318 | Sí |
| 140 | 3.610 | 332 | Sí |
| 140 | 3.810 | 375 | Sí |
| 194 | 4.150 | 410 | Sí |
Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.

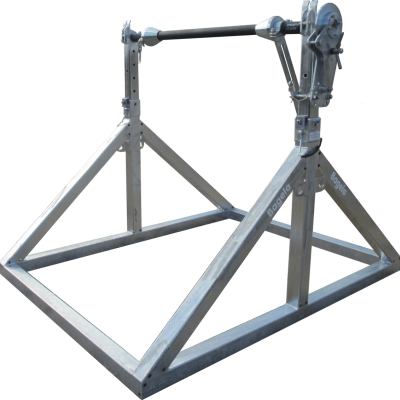

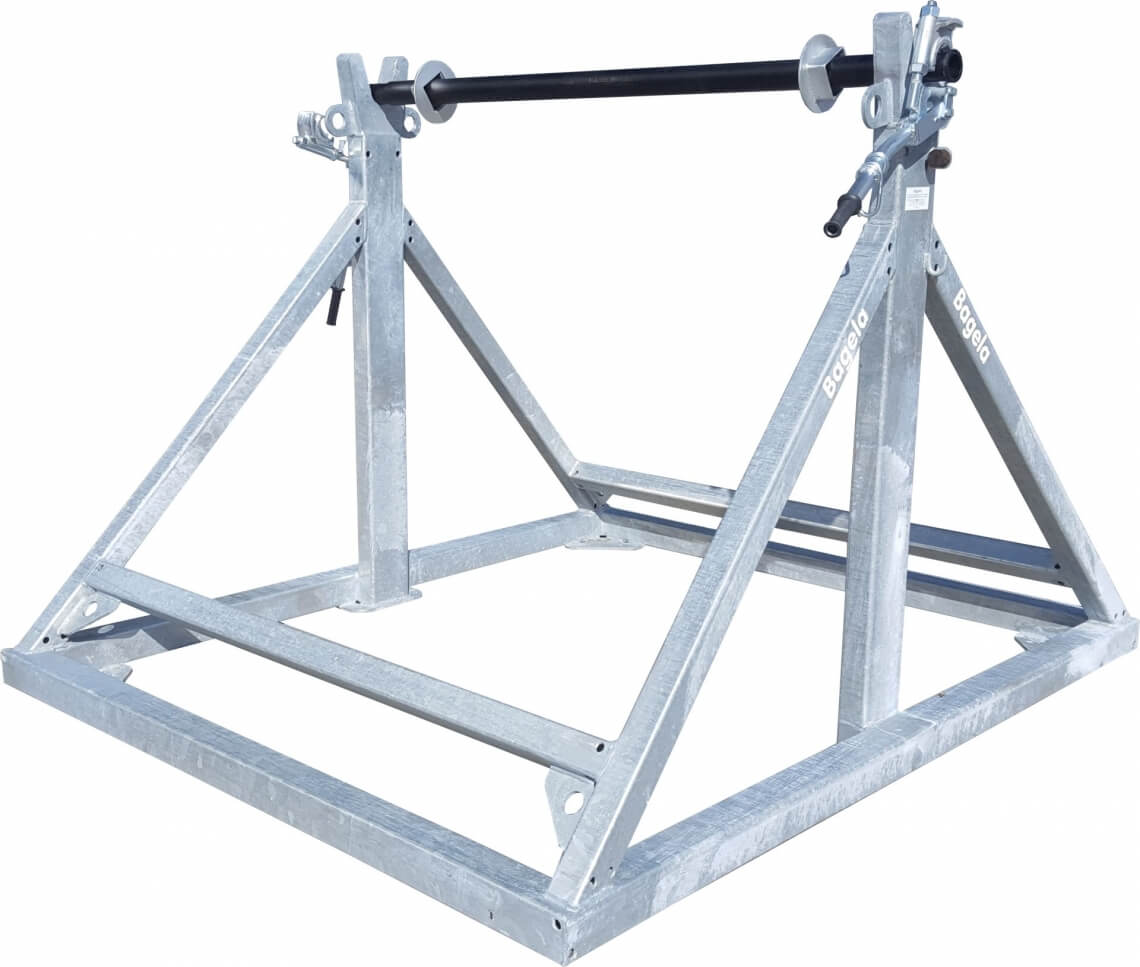

Versión estándar
Configuración más ligera para el soporte y desenrollado de bobinas en una posición de trabajo.

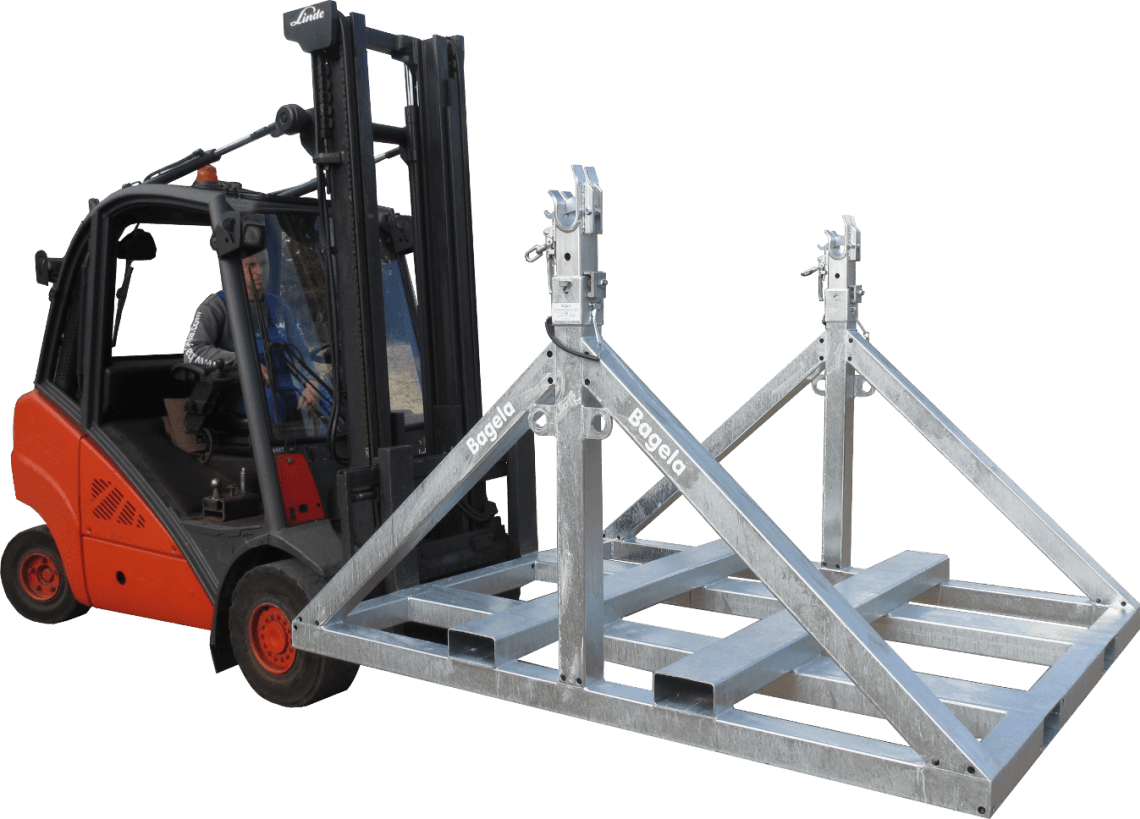

Versión transportable
Preparada para su manipulación y desplazamiento mediante carretilla elevadora.
| Ø máx. de bobina mm |
Capacidad de carga kg |
Longitud mm |
Anchura mm |
Altura mm |
Peso kg |
|---|---|---|---|---|---|
| 3.200 | 6.000 | 2.480 | 2.120 | 1.740 | 390 |
Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.
Ejes disponibles en acero o aluminio, con diferentes diámetros y configuraciones de apoyo para adaptar el soporte a las características de la bobina.
| Ø eje mm |
Peso kg |
Material | Cojinetes lisos |
|---|---|---|---|
| 76 | 49 | Acero | — |
| 89 | 67 | Acero | — |
| 76 | 51 | Acero | Sí |
| 89 | 69 | Acero | Sí |
| 75 | 25 | Aluminio | Sí |
| 90 | 32 | Aluminio | Sí |
Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.

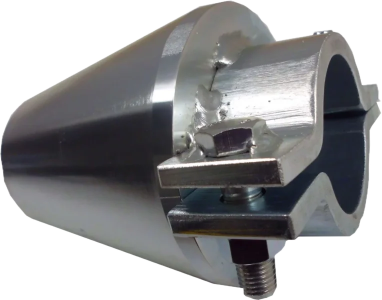

Conos de centrado
Para centrar y asegurar la bobina sobre el eje
| Ø de eje mm |
Ø interior de bobina mm |
Peso kg |
|---|---|---|
| 75–76 | 95–145 | 6 |
| 90 | 115–165 | 9 |
Construcción galvanizada. Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.
Abrazaderas de fijación para ejes
Para fijar la posición de la bobina sobre el eje
| Tipo de eje | Ø de eje mm |
Peso kg |
|---|---|---|
| Acero | 45–51 | 1,5 |
| Acero | 50–60 | 1,6 |
| Acero | 65–76 | 2,0 |
| Acero | 80–95 | 2,1 |
| Acero | 100–115 | 2,3 |
| Acero | 117–127 | 5,0 |
| Aluminio | 45 | 1,5 |
| Aluminio | 60 | 1,6 |
| Aluminio | 75 | 3,6 |
| Aluminio | 90 | 4,5 |
| Aluminio | 105 | 5,0 |
Las abrazaderas para ejes de acero son galvanizadas. Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.

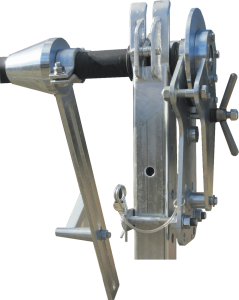

Freno mecánico para bobinas
Para controlar el giro de la bobina
Compatible específicamente con los soportes portabobinas de 2,7 t, utilizando eje de acero con cojinetes lisos y conos de centrado.

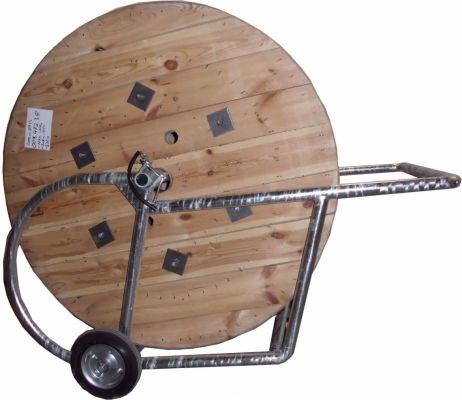

Carro para transporte de bobinas
Carro galvanizado para la manipulación y transporte manual de bobinas de cable de hasta 800 kg, diseñado para facilitar su carga, desplazamiento y posicionamiento en obra.
| Capacidad de carga kg |
Ø máx. de bobina mm |
Anchura máx. de bobina mm |
Peso kg |
|---|---|---|---|
| 800 | 1.250 | 930 | 70 |
Construcción galvanizada. Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.
Eslingas de carga para bobinas
Disponibles en diferentes capacidades para facilitar la manipulación y carga de bobinas.
| Capacidad de carga por par kg |
Ø eslinga mm |
Longitud mm |
Peso kg |
|---|---|---|---|
| 6.000 | 20 | 2.000 | 19 |
| 10.000 | 24 | 2.000 | 29 |
Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.

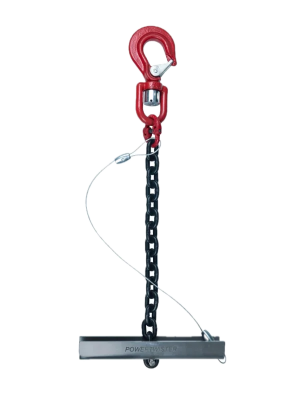

Desenrollador suspendido para bobinas
Dispositivo para la elevación y desenrollado de bobinas de cable mediante grúa o equipo de elevación, permitiendo mantener la bobina suspendida y facilitar su giro durante el tendido. Diseñado para bobinas con orificio central de 85 a 125 mm y cargas de hasta 3.150 kg.
| Capacidad de carga kg |
Ø orificio de bobina mm |
Peso kg |
|---|---|---|
| 3.150 | 85–125 | 6,3 |
Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.

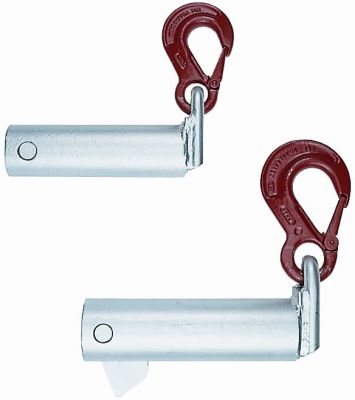

Ganchos rápidos para elevación de bobinas
Pareja de ganchos para la elevación y manipulación rápida de bobinas de cable a través de su orificio central, disponibles en dos capacidades según el peso y diámetro interior de la bobina.
| Capacidad de carga por par kg |
Ø orificio de bobina mm |
Peso kg |
|---|---|---|
| 6.000 | 80–125 | 9 |
| 10.000 | 90–140 | 26 |
Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.

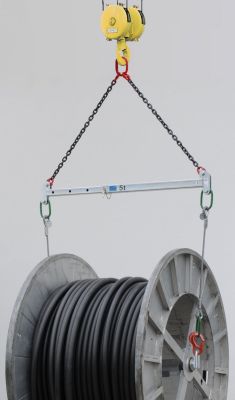

Balancín de elevación para bobinas
Sistema de elevación con dos eslingas para la manipulación segura de bobinas de cable mediante grúa. Disponible en diferentes capacidades y dimensiones para bobinas de hasta 15.000 kg y 4.500 mm de diámetro.
| Capacidad de carga kg |
Anchura de bobina mm |
Ø máx. de bobina mm |
Peso kg |
|---|---|---|---|
| 3.000 | 1.200–1.800 | 3.000 | 39 |
| 5.000 | 1.200–1.800 | 3.000 | 64 |
| 8.000 | 1.200–1.800 | 3.500 | 98 |
| 10.000 | 1.200–1.800 | 4.000 | 108 |
| 12.000 | 1.700–2.500 | 4.500 | 174 |
| 15.000 | 1.700–2.500 | 4.500 | 187 |
Incluye dos eslingas. Las especificaciones técnicas están sujetas a modificaciones sin previo aviso.
