GRUNDODRILL 15 XP


Catálogo  Vídeo

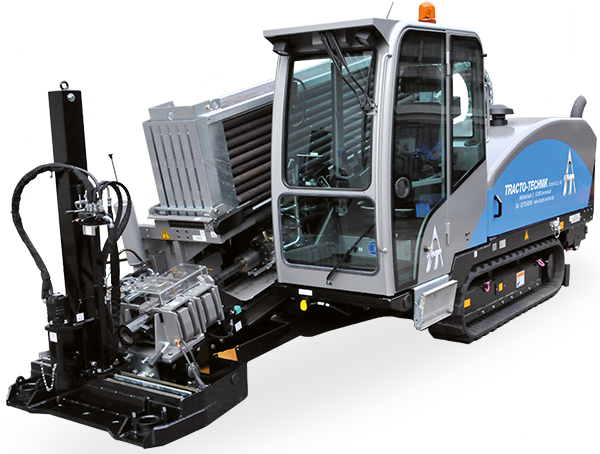

En respuesta a la demanda del mercado de la perforación horizontal dirigida con Tecnología Sin Zanja, la empresa Tracto-Technik ha desarrollado un producto innovador que combina la fiabilidad y facilidad de uso de las máquinas de la serie X con la automatización de la serie N.



Equipamiento básico



  • Motor Cummins T4i, para perforación y desplazamiento, 119 kW
  • Plataforma con orugas de goma, Placa(placas) de apoyo
  • Cabina amplia, asiento ergonómico, Joysticks, LCD-Display
  • Caja de varillas galvanizada
  • Sistema semi automático de cambio de varillas
  • Sistema semi automático de roscar y desenroscar varillas
  • Sistema de anclaje con bañera para bentonita
  • Potente bomba de bentonita a bordo de la plataforma
  • Registro de los datos de perforación, transmisión de datos por telemetría.



Equipamiento opcional



  • Automático de perforación / Automático total, sistema de percusión, sistema de limpieza a presión, mando a distancia sin cable.







Datos técnicos




Largo x Ancho x Alto [mm] 6.150 x 1.850 x 2.400
Peso con varillas [kg] 10.035
Contenido de la caja de varillas [m] 210
Grado de inclinación 11°–20°
Fuerza de empuje y tiro [kN] 147
Momento máximo de par motor [Nm] 4.500
Giro máximo de las varillas [r/min] 190
Perforación piloto Ø [mm] 100
Varilla de perforación TwinDrive Ø [mm] 62/54
Longitud útil de las varillas [mm] 3.000
Expansor Ø* [mm] ≤ 500
Tubería Ø* [mm] ≤ 400
Longitud* [m] ≤ 350
Curvatura mínima del radio [m] 42
Velocidad máxima de desplazamiento [Km(H)] 2 velocidades 1.5/3.0
Depósito de agua limpia [l] 100
Súper insonorizado [dB(A)] 66
Potencia máxima [kW] 119
Bomba de bentonita [l/min] 200
